Connecteur de profil de montage PV en aluminium 100 mm – profilé en U 25×45×25

Disponibilité: En stock (grande quantité)

Livraison sous: 6 jours ouvrables

Poids: 0.06 kg

Prix / pcs.: 0,60 € 0.60

TTC 20%, hors frais de port

Prix net / pcs.: (0,50 €)

HT 20%, hors frais de port

* Quantité:

Pièce
Paquet: 200 Pièces
Paquet: 5000 Pièces
Paquet: 10000 Pièces

quantité pcs.

Total:

produit indisponible

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: -

Code produit: PV-18-01

recommander à un ami

Description

Connecteur de profil de montage PV en aluminium 100 mm – profilé en U 25×45×25

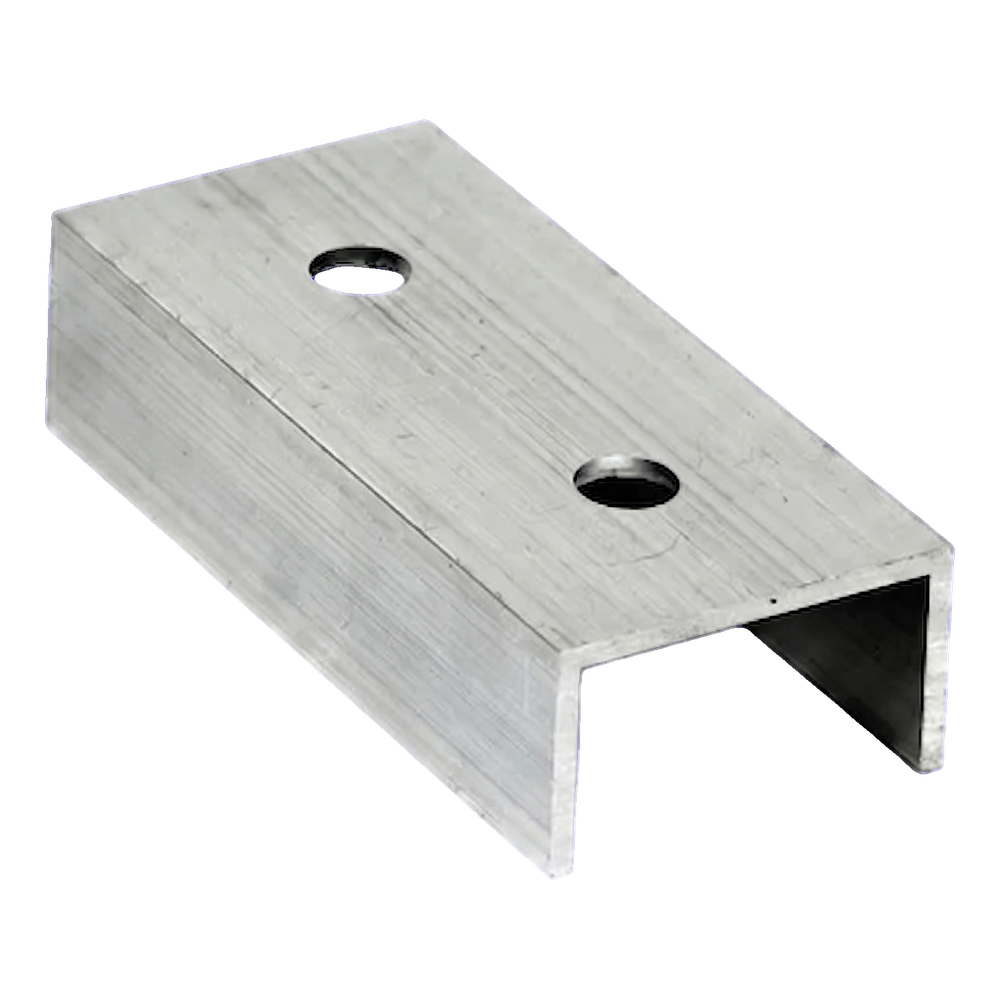

Connecteur de profil de montage PV en aluminium 100 mm – vue isométrique

Le connecteur de profil de montage 100 mm est un élément constructif compact en forme de profilé en U, destiné à prolonger les profils de montage dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie légèreté et haute résistance à la corrosion — il ne nécessite aucune protection anticorrosion supplémentaire, même après une exposition prolongée aux intempéries. Les trous de montage précisément positionnés assurent une fixation vissée fiable des profils, et la forme en U garantit un maintien stable à l'intérieur des rails de montage standard. Le connecteur est également disponible en version anodisée noire, offrant une protection supplémentaire contre les conditions environnementales ainsi qu'une finition esthétique adaptée aux toitures sombres.

Avantages pour l'équipe d'installation

Aluminium 6060 — résistance naturelle à la corrosion sans nécessité de revêtements de protection supplémentaires

Profilé en U adapté aux rails de montage PV standard — le connecteur s'insère directement dans le profil sans positionnement supplémentaire

Masse très faible de l'élément — charge minimale sur la structure et facilité de transport

Les trous de montage permettent une fixation vissée rapide sans usinage supplémentaire

Version anodisée noire disponible pour les installations sur toitures sombres

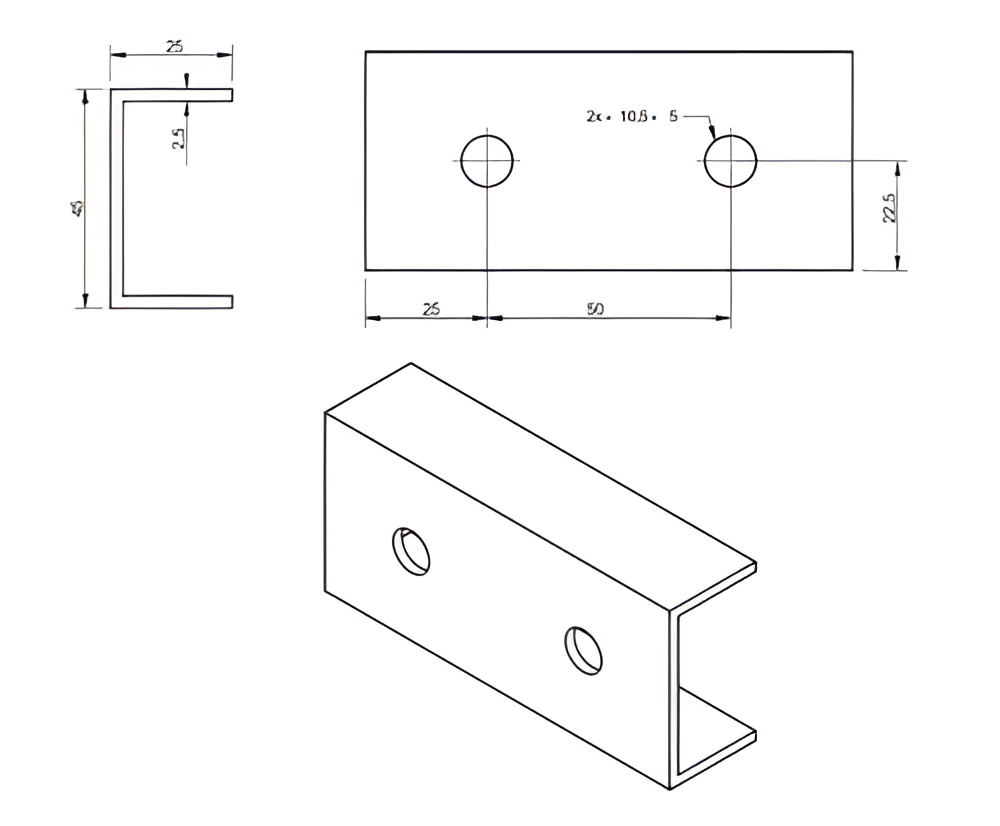

Connecteur de profil PV 100 mm – dessin technique avec trois vues

Le dessin technique présente trois vues du connecteur : une coupe du profilé en U avec indication de l'épaisseur de paroi, une vue de dessus avec la disposition des trous de montage, ainsi qu'une vue isométrique de l'élément fini. La répartition symétrique des trous assure une transmission uniforme des charges sur toute la longueur de la liaison.

Vidéo présentant les éléments de montage d'une structure PV

Vidéo présentant le montage d'une structure photovoltaïque

Paramètres techniques

Type d'élément	connecteur de profil (profilé en U)
Longueur / plage de réglage	100 mm

Dimensions

Profilé en U	25×45×25 mm
Épaisseur de paroi	2,5 mm
Diamètre des trous	10,5 mm
Nombre de trous	2
Entraxe des trous	50 mm

Matériau et finition

Matériau	aluminium 6060
Revêtement / résistance à la corrosion	naturellement résistant à la corrosion ; version anodisée noire disponible

Autres paramètres

Masse	0,06 kg
