Comunello kit de charnières de portail à souder sur poteau 50×50 mm – droite, pour pentes montantes
produit indisponible
ajouter à la liste de souhaits
0
Description

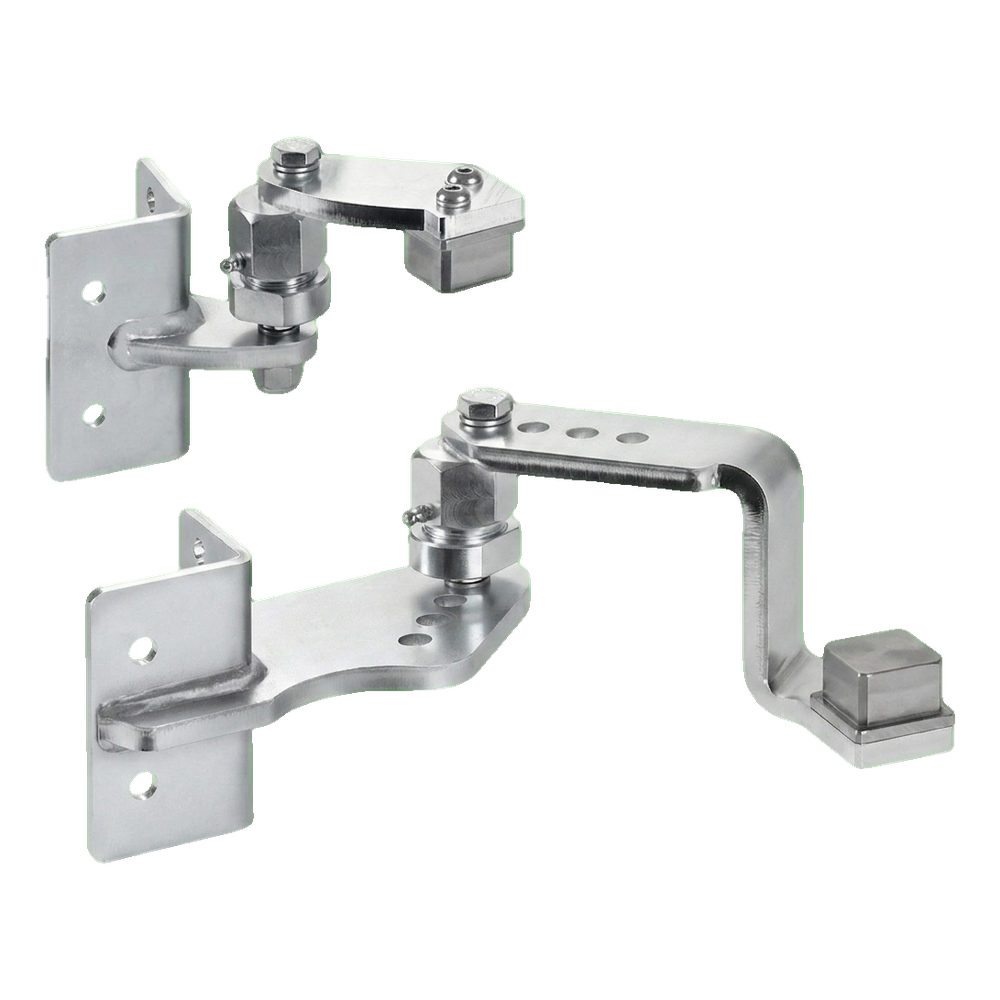

Comunello kit de charnières de portail à souder sur poteau 50×50 mm – droite, pour pentes montantes
Kit de charnières de portail Comunello à souder sur poteau 50×50 mm en version droite — spécialement conçu pour le montage de portails à battant sur terrain en élévation. Grâce à la vis excentrique reliant le support du battant à l'articulation, vous obtenez un réglage précis de la position du battant, permettant de l'ajuster parfaitement à l'horizontale et de l'aligner avec le poteau même sur un sol irrégulier.
Avantages clés pour l'installateur
- Destination : portails à battant sur pentes montantes (inclinaison jusqu'à 10°, env. 20%)
- Longueur maximale du battant : 3 m
- Poids maximal du battant : 120 kg
- Inclinaison réglable du battant — compensation des irrégularités du terrain
- Articulations équipées de graisseurs — lubrification sans démontage des charnières
- Supports avec 4 trous de montage — fixation sûre sur poteaux en acier ou béton
- Matériau : acier galvanisé électrolytiquement — protection anticorrosion
- Version : droite

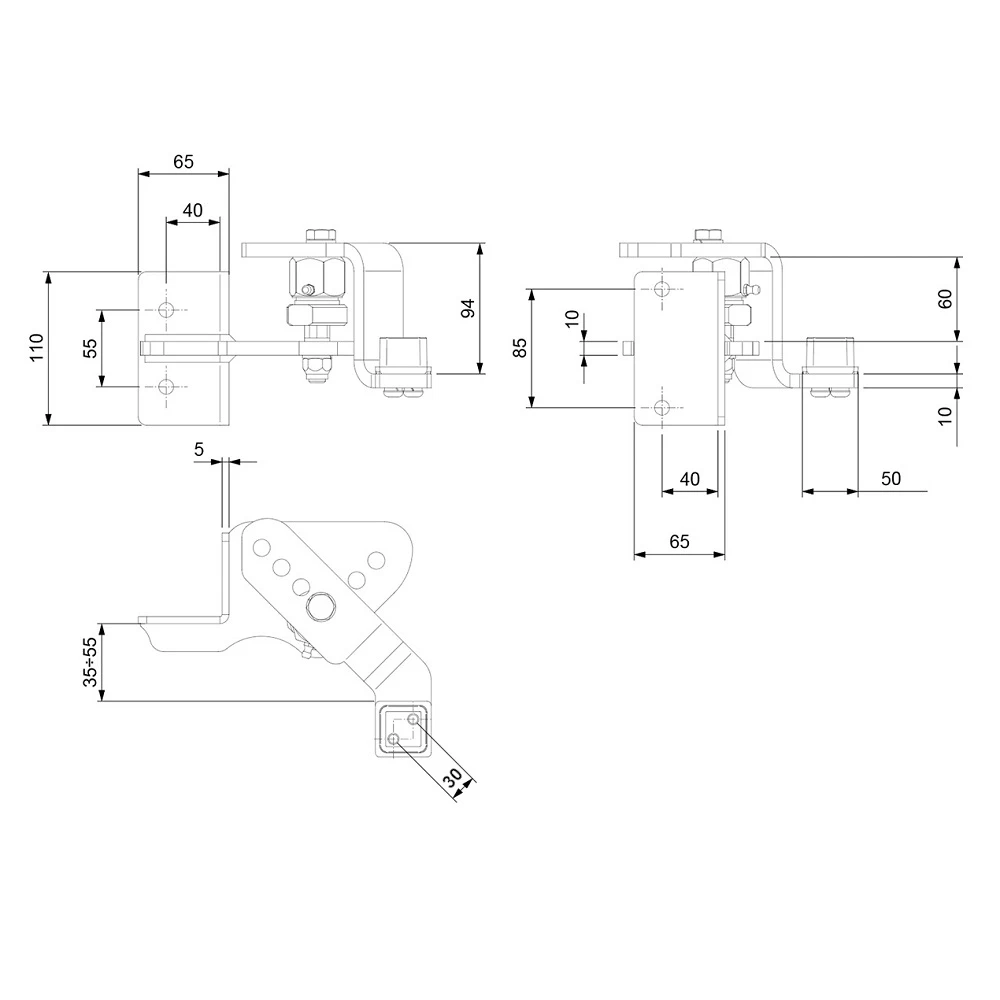

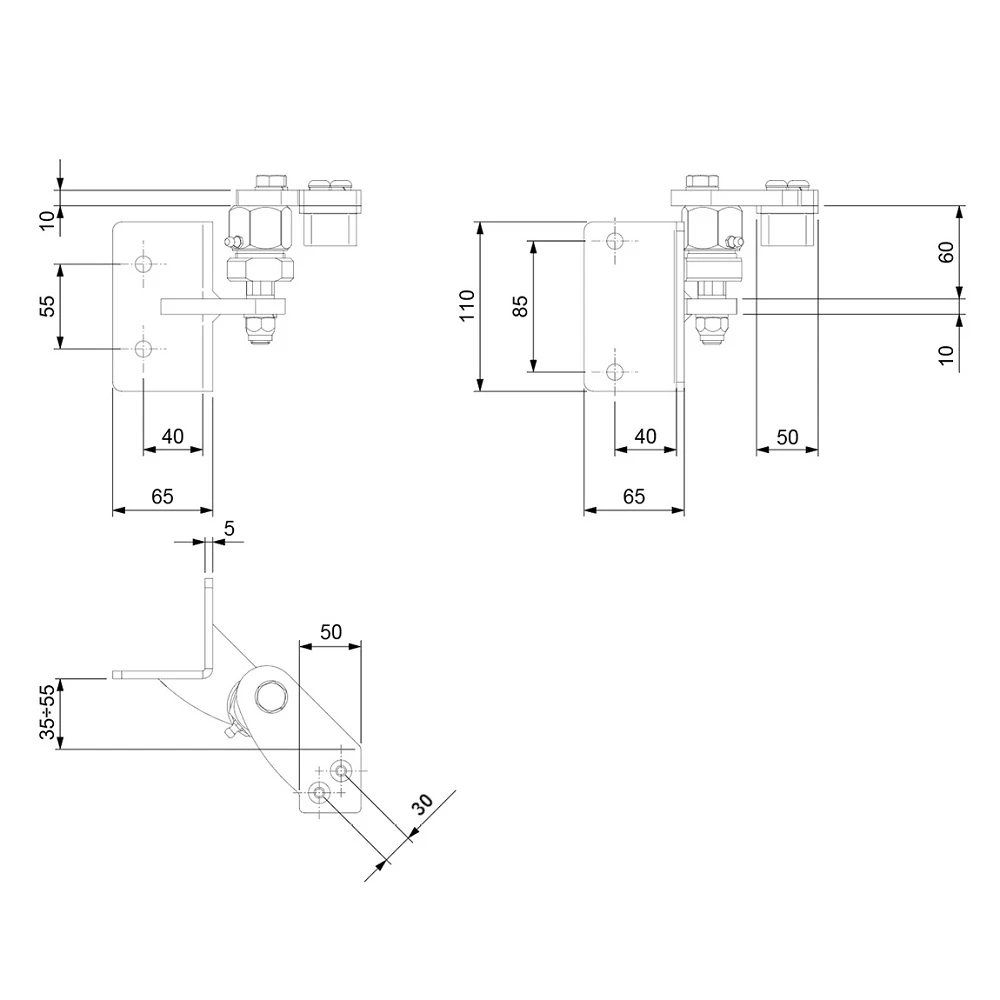

Dimensions et paramètres techniques
- Plaque de montage (dimensions extérieures) : 65 × 110 mm
- Épaisseur de la plaque de montage : 5 mm
- Entraxe des trous de montage (avant) : 40 × 55 mm
- Entraxe des trous de montage (côté) : 40 × 85 mm
- Hauteur du mécanisme de charnière : 94 mm
- Dimension du cube de montage sur poteau : 50 × 30 mm
- Plage de réglage de profondeur (distance de la face de la plaque à l'axe de rotation) : 35–55 mm
- Distance entre les bras : 60 mm
- Longueur totale (L) : 220 mm
- Poids du kit : 5,8 kg
- EAN : 8028390517498
Montage et application
Les charnières sont destinées à être soudées sur des poteaux en acier 50×50 mm ainsi qu'au montage sur poteaux en béton en utilisant les trous de montage. Le mécanisme articulé avec vis excentrique permet un réglage fluide de l'angle et du niveau du battant de portail après montage — pas besoin de nivellement parfait des poteaux lors du bétonnage. Les graisseurs intégrés dans les articulations assurent un entretien facile — il suffit d'un graissage périodique sans nécessité de démonter toute la charnière.
Le kit s'adapte partout où l'accès ou l'entrée est orienté en angle — une pente de terrain jusqu'à 10° (~20%) est compensée par le mécanisme réglable, et le battant de portail reste en position horizontale indépendamment de l'inclinaison du sol.
Données techniques
| Matériau | Acier |
