Comunello kit de charnières de portail à souder sur poteau 40×40 mm – droite, pour terrains en pente
produit indisponible
ajouter à la liste de souhaits
0
Description
Comunello kit de charnières de portail à souder sur poteau 40×40 mm – droite, pour terrains en pente

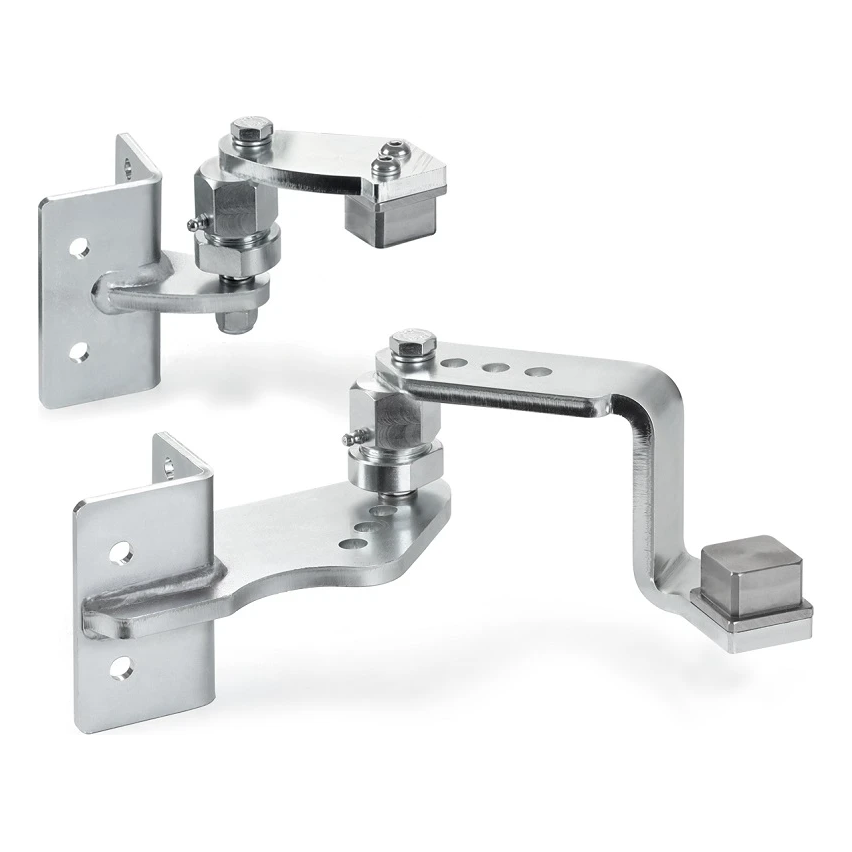

Comunello – kit complet de charnières droites à souder destiné au montage de portails à battants sur terrains à sol incliné. Grâce à l'articulation intégrée avec vis excentrique, l'installateur règle précisément le battant du portail en position horizontale et l'aligne par rapport au poteau — même avec une inclinaison du terrain jusqu'à 10° (~20%). C'est une solution prête à l'emploi qui élimine la nécessité d'ajuster individuellement les éléments de réglage et raccourcit considérablement le temps de montage.
Caractéristiques clés du kit
- Destination : portails à battants sur terrains en pente
- Type : charnière droite, à souder sur poteau
- Compatible avec poteaux : 40 × 40 mm — acier et béton
- Longueur maximum du battant : 3 m
- Poids maximum du battant : 120 kg
- Angle maximum d'inclinaison : 10° (~20%)
- Inclinaison réglable du battant — articulation avec vis excentrique
- Articulations équipées de graisseurs — graissage sans démontage
- Supports avec 4 trous de montage
- Matériau : acier galvanisé électrolytiquement
- Fabricant : Comunello
Le mécanisme excentrique offre un contrôle total sur la position du battant du portail. Il suffit de tourner l'articulation pour régler en douceur l'angle, sans nécessité de ressouder ou de démonter la construction. Les graisseurs dans les articulations permettent un graissage facile lors des révisions annuelles — prolongent la durée de vie des charnières et assurent un fonctionnement silencieux et fluide du portail pendant des années.
Dimensions et données techniques
Charnière supérieure (plus petite) :
- Plaque de montage (hauteur × largeur) : 85 × 65 mm
- Entraxe des trous de montage en vertical : 55 mm
- Distance de l'axe des trous au bord de la plaque : 40 mm
- Hauteur du mécanisme d'articulation : 94 mm
- Espace entre les bras de l'articulation : 60 mm
- Épaisseur de la plaque de montage : 5 mm
- Épaisseur du bras d'articulation : 10 mm
- Largeur de l'élément de fixation au battant : 40 mm
Charnière inférieure (plus grande) :
- Plaque de montage (hauteur × largeur) : 110 × 65 mm
- Entraxe des trous de montage en vertical : 85 mm
- Distance de l'axe des trous au bord de la plaque : 40 mm
- Espace entre les bras de l'articulation : 60 mm
- Épaisseur de la plaque de montage : 5 mm
- Épaisseur des bras d'articulation : 10 mm
- Largeur de l'élément de fixation au battant : 40 mm
Dimensions communes :
- Écartement de l'axe de rotation de la plaque de montage (réglable) : 35–55 mm
- Décalage de l'axe du trou dans l'élément de fixation : 20 mm
- Longueur totale du kit (L) : 220 mm
- Poids du kit : 5 kg
- EAN : 8028390517474
Kit destiné au montage sur poteaux en acier et en béton. La construction en acier galvanisé assure une résistance à la corrosion et une exploitation durable dans les conditions extérieures. Grâce à l'écartement réglable de l'axe de rotation (35–55 mm), l'installateur adapte facilement le montage aux conditions sur site.
Données techniques
| Matériau | Acier |
