Comunello jeu de charnières de portail à souder sur poteau 40×40 mm – gauche, pour terrains en montée
produit indisponible
ajouter à la liste de souhaits
0
Description
Kit de charnières de portail Comunello à souder sur poteau 40×40 mm – gauche, pour terrains en pente montante

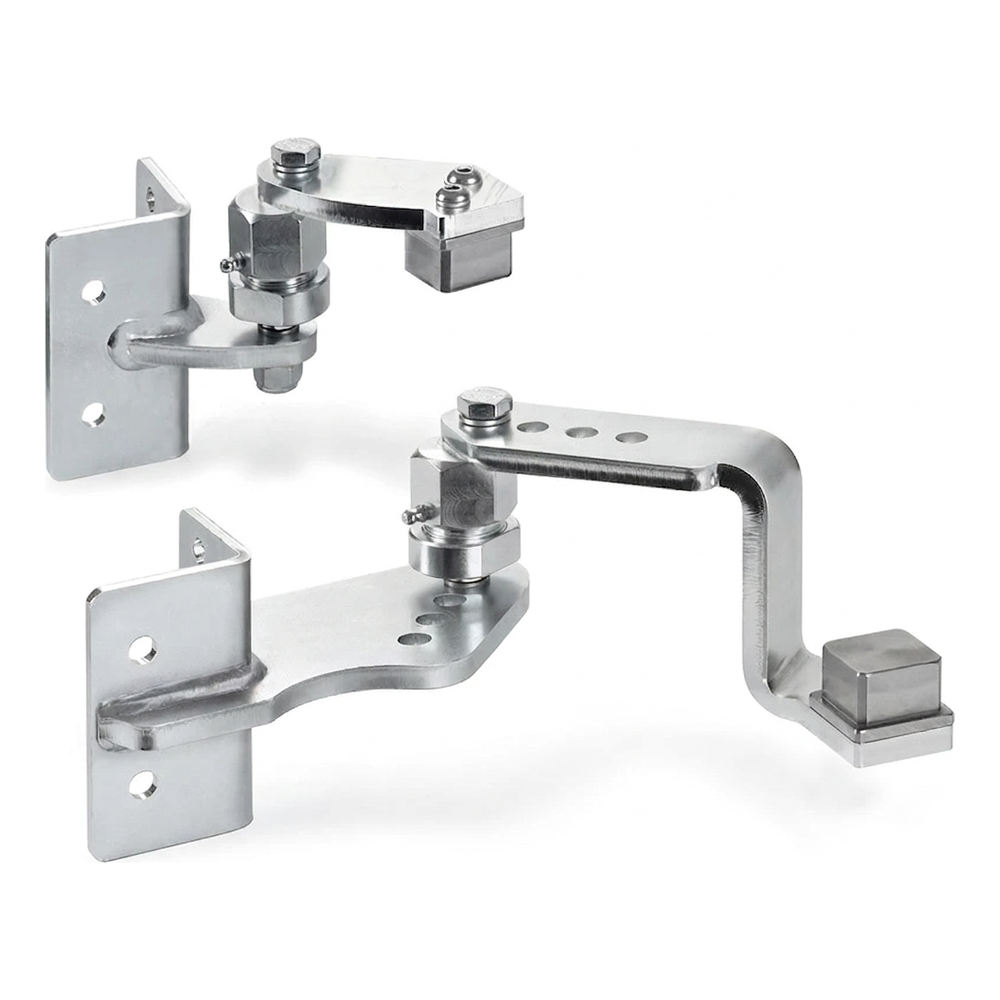

Kit de charnières gauches Comunello à souder destiné au montage de portails battants sur terrains avec pentes montantes. Le kit comprend deux charnières (supérieure et inférieure) adaptées aux poteaux 40×40 mm, en acier comme en béton. Grâce à la liaison du support de vantail avec l'articulation par vis excentrique, l'installateur peut régler précisément la position du vantail – le positionner à l'horizontale et l'aligner par rapport au poteau même sur un terrain incliné.
Avantages clés pour l'installateur
- Inclinaison du vantail réglable – la vis excentrique permet de compenser les irrégularités du terrain et de régler précisément le portail
- Angle maximal de levée du vantail : 10° (~20%) – idéal pour véhicules montant et descendant
- Articulations équipées de graisseurs – graissage facile sans nécessité de démonter la charnière
- Supports avec 4 trous de montage – fixation sûre et stable au poteau
- Montage sur poteaux en acier et en béton – application universelle
Paramètres techniques
- Version : gauche
- Marque : Comunello
- Matériau : acier galvanisé électrolytiquement
- Destination : poteau 40×40 mm
- Longueur maximale du vantail : 3 m
- Poids maximal du vantail : 120 kg
- Angle maximal de levée : 10° (~20%)
- Longueur du kit (L) : 220 mm
- Poids du kit : 5 kg
- EAN : 8028390517481

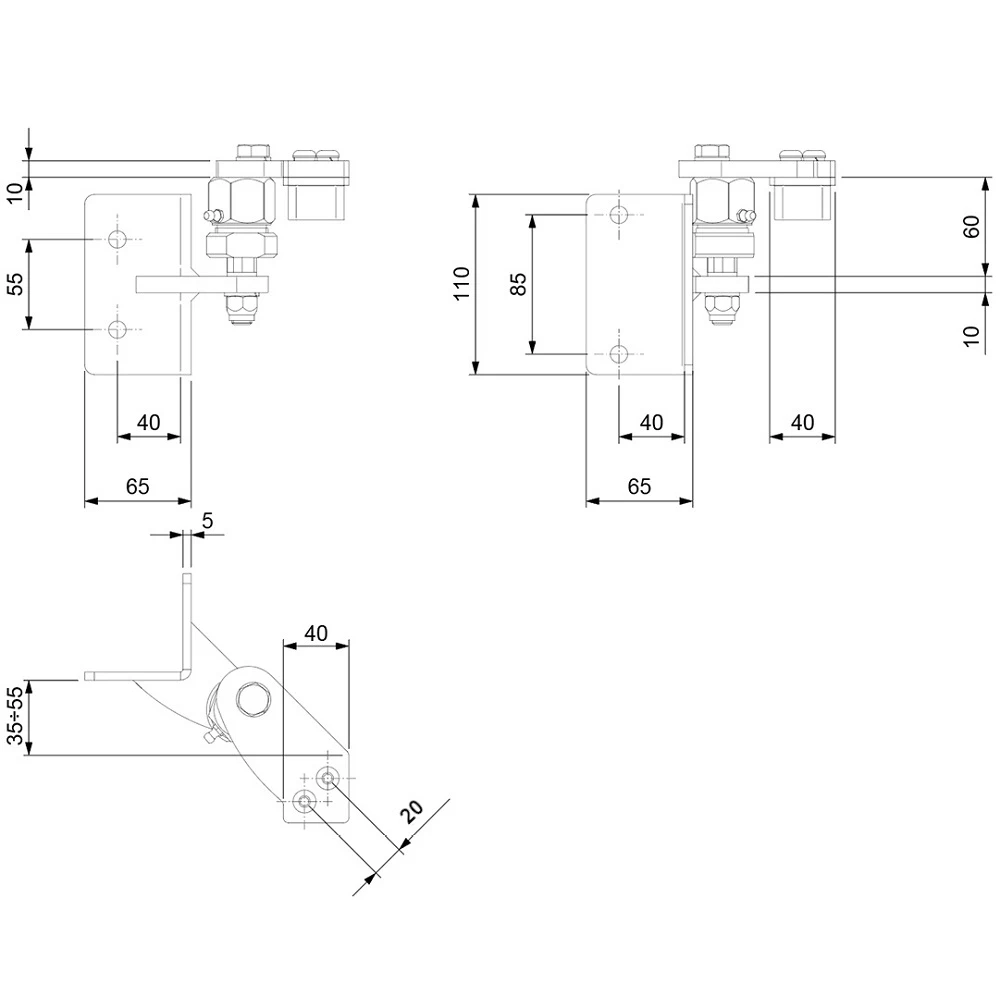

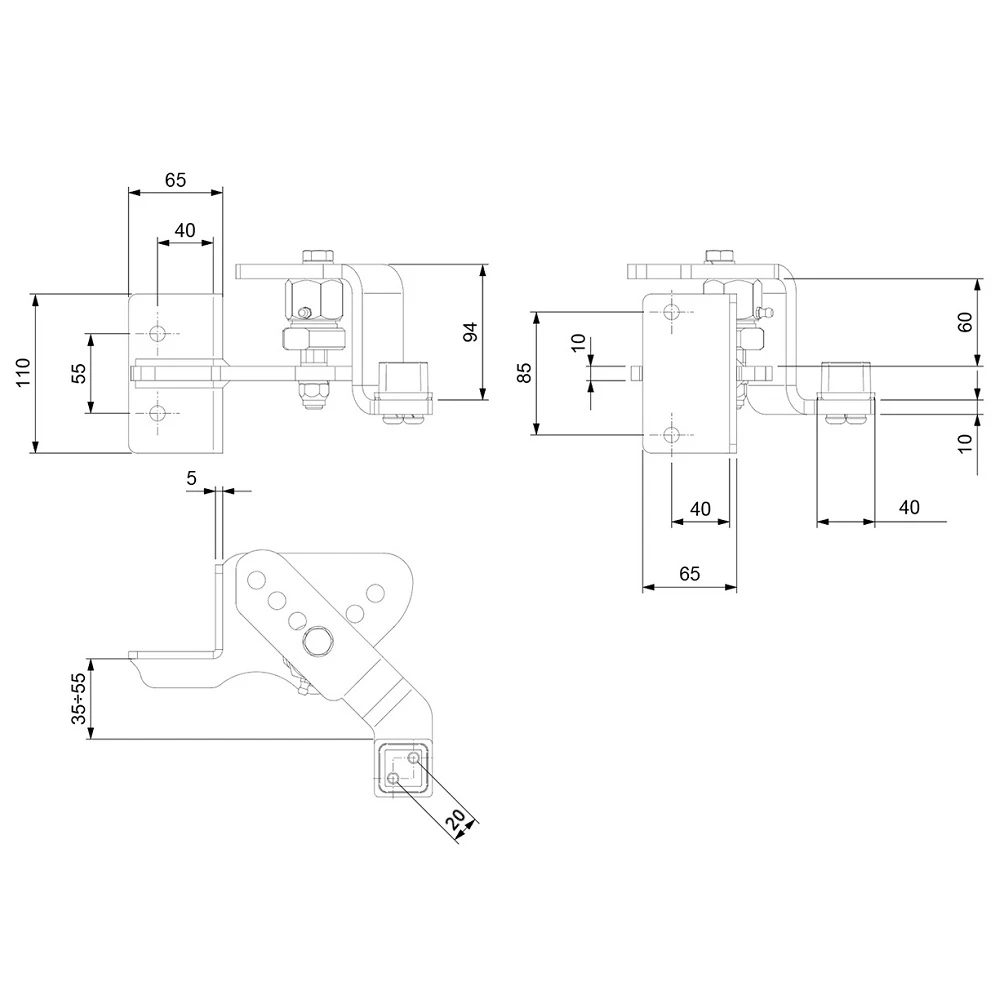

Dimensions des charnières (du dessin technique)
- Largeur de la plaque de montage : 65 mm
- Entraxe des trous de montage (horizontal) : 40 mm
- Hauteur de la plaque de montage (charnière supérieure) : 110 mm
- Entraxe des trous de montage vertical (charnière supérieure) : 55 mm
- Hauteur de l'élément mobile (charnière supérieure) : 94 mm
- Entraxe des trous de montage vertical (charnière inférieure) : 85 mm
- Distance verticale entre les bras (charnière inférieure) : 60 mm
- Largeur de l'élément de fixation au portail : 40 mm
- Épaisseur de la plaque de montage : 5 mm
- Distance réglable de l'axe de rotation au mur : 35–55 mm
- Décalage de l'axe de l'axe : 20 mm
Le kit est destiné au montage par soudure – les supports se fixent directement au poteau, et l'articulation au bras du vantail du portail. Le réglage excentrique permet la correction du réglage du vantail après montage, ce qui réduit considérablement le temps d'installation et élimine la nécessité de démontage en cas de petites corrections. Les graisseurs intégrés dans les articulations assurent une exploitation sans entretien – un graissage périodique suffit sans retirer les charnières.
Données techniques
| Matériau | Acier |
