Cheville d'ancrage annulaire à expansion Dromet PSRe M6x70/12 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Ancre à anneau expansible Dromet PSRe M6x70 mm zinguée pour béton
L'ancre à anneau PSRe M6×70 de la marque Dromet est un connecteur mécanique fiable, de construction annulaire, conçu pour une fixation durable dans du béton non fissuré, la pierre naturelle à structure compacte ainsi que la brique pleine. Grâce à ses dimensions compactes et à son poids de seulement 15 g, elle convient parfaitement au montage d'éléments de construction légers — profilés, supports, fixations et accessoires d'installation.
L'ancre dispose d'un Agrément Technique Européen ETA 05/0242, d'un certificat CE ainsi que d'un agrément national AT-15-7574/2008, ce qui garantit sa conformité aux exigences des normes européennes et confirme son autorisation d'utilisation dans les ouvrages de construction.
Application
L'ancre PSRe est dédiée à la fixation de profilés et structures métalliques, de caillebotis, de garde-corps, de machines ainsi que d'autres éléments de structure et d'équipement de bâtiment. Le support doit être constitué de béton non fissuré de classe minimale B20 (C16/20), de pierre naturelle à structure compacte ou de brique pleine.
Caractéristiques techniques
- Désignation : PSRe 6x70/12
- Filetage : M6
- Diamètre de perçage (fi) : 6 mm
- Longueur totale (L) : 70 mm
- Épaisseur de l'élément à fixer (E) : 12 mm
- Profondeur d'ancrage (F) : 55 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : annulaire avec écrou et rondelle
- Poids : 0,015 kg
- EAN : 5907518660977
- Unité de vente : pièce

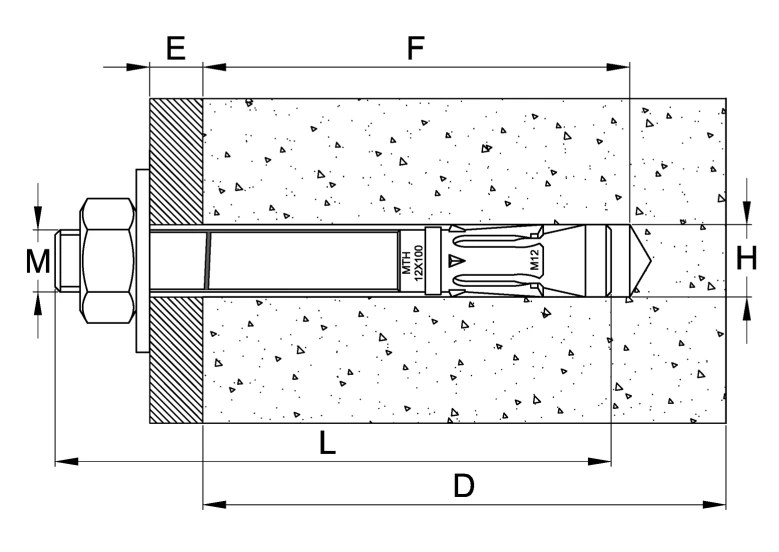

Schéma de montage et repères des dimensions
Le schéma en coupe présente le montage correct de l'ancre dans le support en béton avec les repères des paramètres clés :
- M — diamètre du filetage
- L — longueur totale de l'ancre
- D — profondeur minimale du trou de montage
- F — profondeur d'ancrage dans le support
- E — épaisseur de l'élément à fixer (partie saillante)
- H — diamètre du trou dans le béton
Recommandations de montage
- Le trou de montage doit être percé perpendiculairement au plan du support et soigneusement nettoyé
- L'ancre doit pouvoir être insérée dans le trou à l'aide de légers coups de marteau
- Le serrage de l'écrou doit être effectué exclusivement à l'aide d'une clé dynamométrique
- Après l'expansion de l'ancre, la rondelle sous l'écrou doit être fermement plaquée contre l'élément à fixer
- Les paramètres contenus dans l'agrément technique AT-15-7574/2008 ne doivent pas être dépassés
Certificats et homologations
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément technique national : AT-15-7574/2008
Données techniques
| Type de filetage | M6 |
| Longueur [mm] | 70 |
