Cheville d'ancrage annulaire à expansion Dromet PSRe M20x170/23 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Ancrage annulaire à expansion Dromet PSRe M20×170/23 galvanisé pour béton
L'ancrage annulaire PSRe 20×170/23 de la marque Dromet est un fixation à expansion résistante, de construction annulaire, destinée à la fixation durable de profilés de montage, de structures métalliques, de grilles, de garde-corps, de machines ainsi que d'autres éléments de construction et d'équipement des bâtiments. Grâce au filetage M20 et à la longueur totale de 170 mm, il assure une capacité de charge élevée dans des applications exigeantes — y compris pour le montage de structures de support lourdes destinées aux installations photovoltaïques.
L'ancrage est destiné à être fixé dans des supports en béton non fissuré de classe minimale B20, en pierre naturelle à structure compacte, ainsi qu'en brique pleine. Il dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'Agrément Technique National AT-15-7574/2008, ce qui confirme le respect des normes de sécurité et de capacité de charge les plus strictes.
Paramètres techniques
- Désignation : PSRe 20x170/23
- Filetage : M20
- Diamètre de perçage (fi) : 20 mm
- Longueur totale (L) : 170 mm
- Épaisseur de l'élément fixé (E) : 23 mm
- Profondeur d'ancrage (F) : 135 mm
- Profondeur du trou (D) : 206 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : annulaire avec écrou et rondelle
- Poids : 0,43 kg
- EAN : 5902706889949
- Unité de vente : pièce

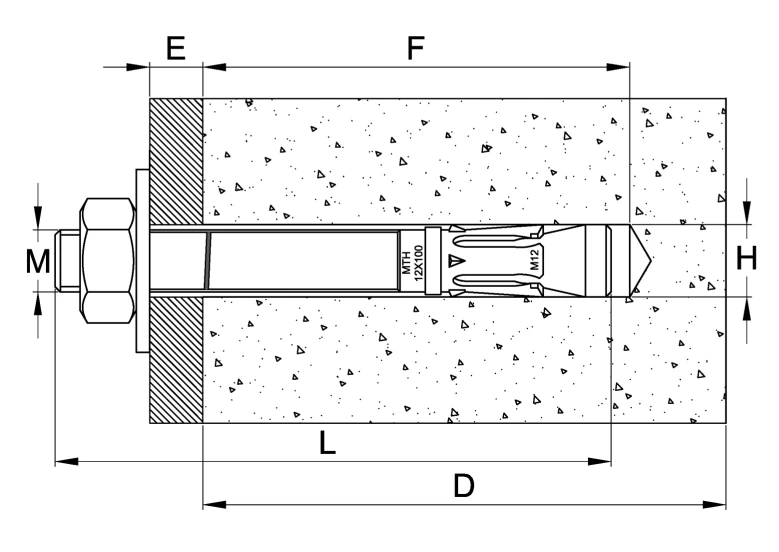

Indications du schéma en coupe :
- M — diamètre du filetage de l'ancrage
- E — épaisseur de l'élément fixé (partie saillante)
- F — profondeur d'ancrage dans le support
- L — longueur totale de l'ancrage
- D — profondeur du trou de montage
- H — diamètre du trou dans le support
Recommandations de montage
- Le trou de montage doit être réalisé perpendiculairement à la surface du support et soigneusement nettoyé de la poussière
- La fixation doit pouvoir être insérée à l'aide de légers coups de marteau
- Le montage doit être effectué à l'aide d'une clé dynamométrique
- Après l'expansion de la fixation, la rondelle sous l'écrou doit être fermement pressée contre l'élément fixé
- Les paramètres indiqués dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément Technique National : AT-15-7574/2008
L'ancrage annulaire PSRe de Dromet est une fixation à expansion éprouvée et certifiée, qui garantit aux équipes d'installation professionnelles une fixation sûre et durable dans les supports en béton et en pierre. Une livraison complète avec écrou et rondelle permet de commencer immédiatement le montage sans avoir à commander d'accessoires supplémentaires.
Données techniques
| Type de filetage | M20 |
| Longueur [mm] | 170 |
