Cheville d'ancrage à anneau expansible Dromet PSRe M6x80/22 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Ancre à anneau expansible Dromet PSRe M6x80 mm zinguée
L'ancre à anneau PSRe M6×80 de la marque Dromet est une cheville à expansion fiable, conçue pour la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres équipements sur des supports en béton. Grâce à sa construction à anneau avec écrou et rondelle, elle assure une fixation sûre et reproductible — un aspect particulièrement important lors du montage de structures photovoltaïques, où la stabilité de l'ancrage conditionne la sécurité de toute l'installation.
L'ancre dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'agrément national AT-15-7574/2008, ce qui confirme sa conformité aux normes et permet son utilisation dans des projets exigeant des paramètres de charge documentés.
Supports de montage autorisés
- Béton non fissuré min. B20 (C16/20)
- Pierre naturelle à structure compacte
- Brique pleine
Caractéristiques techniques
- Désignation : PSRe 6x80/22
- Filetage : M6
- Diamètre de perçage (fi) : 6 mm
- Longueur totale (L) : 80 mm
- Épaisseur de l'élément à fixer (E) : 22 mm
- Profondeur d'ancrage (F) : 55 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,016 kg
- EAN : 5907518616813
- Unité de vente : pièce

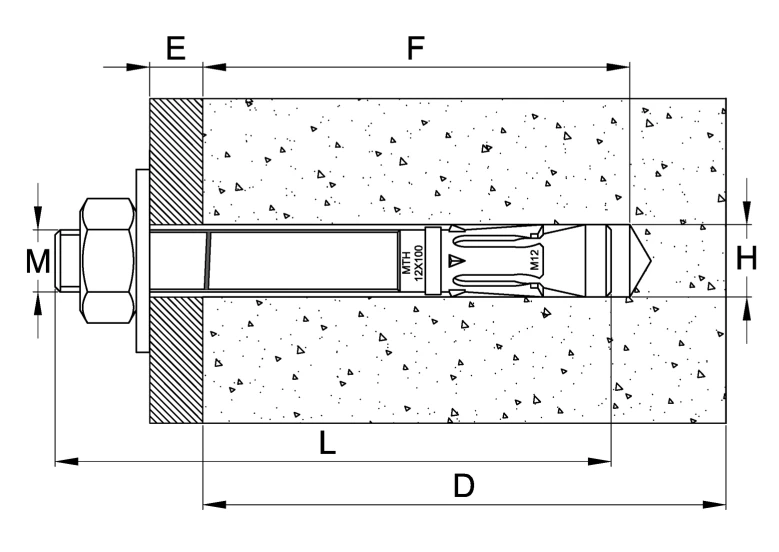

Schéma de montage et repères dimensionnels
Le schéma en coupe présente l'ancre installée dans le support en béton avec les principales dimensions de montage : M – diamètre du filetage, E – épaisseur de l'élément à fixer (dépassement), F – profondeur d'ancrage, L – longueur totale de l'ancre, D – profondeur de perçage requise, H – diamètre du trou dans le support.
Recommandations de montage
- Percez le trou de montage perpendiculairement au plan du support
- Après perçage, le trou doit être nettoyé de la poussière et des débris
- Insérez l'ancre à l'aide de légers coups de marteau
- Serrez l'écrou à l'aide d'une clé dynamométrique
- Après l'expansion de l'ancre, la rondelle sous l'écrou doit être fermement pressée contre l'élément à fixer
- Les paramètres indiqués dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
Données techniques
| Type de filetage | M6 |
| Longueur [mm] | 80 |
