Cheville d'ancrage à anneau expansible Dromet PSRe M6x100/42 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Dromet cheville d'ancrage à anneau expansible PSRe M6x100/42 zinguée pour béton
La cheville d'ancrage à anneau PSRe M6x100/42 de la marque Dromet est une solution éprouvée pour la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres éléments d'équipement de construction. La construction à anneau avec écrou et rondelle assure une expansion sûre dans le trou de montage ainsi qu'une pression uniforme de l'élément fixé contre le support.
La cheville est destinée à être utilisée dans des supports en béton non fissuré de classe min. B20, en pierre naturelle à structure compacte ainsi qu'en brique pleine. Grâce à la certification ETA 05/0242, au marquage CE ainsi qu'à l'agrément national AT-15-7574/2008, le produit répond aux exigences de qualité les plus élevées et peut être utilisé dans des assemblages structurels responsables.
Paramètres techniques
- Désignation : PSRe 6x100/42
- Filetage : M6
- Diamètre de perçage (fi) : 6 mm
- Longueur totale (L) : 100 mm
- Épaisseur de l'élément fixé (E) : 42 mm
- Profondeur d'ancrage (F) : 55 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,02 kg
- EAN : 5907518682825
- Unité de vente : pièce
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément Technique National : AT-15-7574/2008

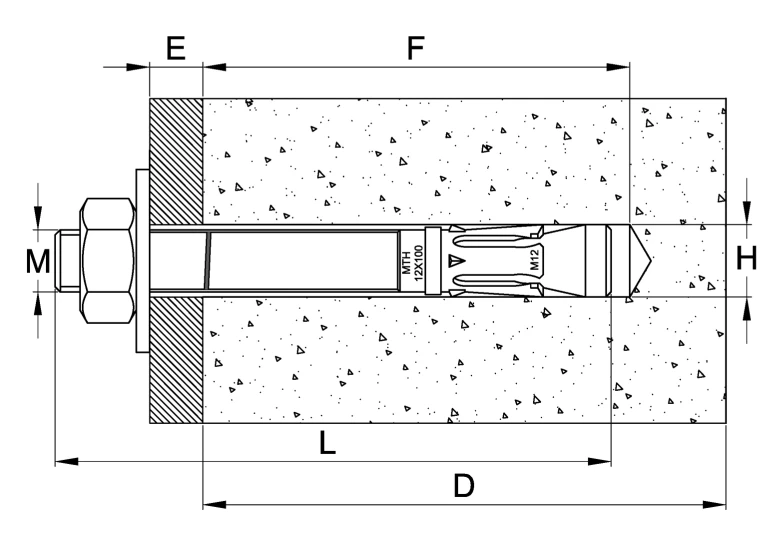

Schéma de montage et dimensions
Le schéma en coupe illustre la manière de positionner la cheville dans le support en béton. Les repères sur le schéma correspondent aux paramètres suivants :
- M – diamètre du filetage
- E – épaisseur de l'élément fixé (dépassement au-dessus du support)
- F – profondeur d'ancrage dans le support
- L – longueur totale de la cheville
- D – profondeur du trou de montage
- H – diamètre du trou dans le support
Recommandations de montage
Le trou de montage doit être percé perpendiculairement au plan du support, puis soigneusement nettoyé de la poussière et des débris de perçage. Le connecteur doit pouvoir être introduit dans le trou à l'aide de légers coups de marteau. Le serrage de l'écrou doit être effectué à l'aide d'une clé dynamométrique — après l'expansion de la cheville, la rondelle sous l'écrou doit être fermement pressée contre l'élément fixé. Toutes les charges admissibles et les paramètres de montage figurent dans l'Agrément Technique AT-15-7574/2008 — les valeurs qui y sont indiquées ne doivent pas être dépassées.
Applications
- Fixation de profilés et structures métalliques
- Montage de grilles, garde-corps et balustrades
- Ancrage de machines et équipements
- Fixation de structures de support pour installations photovoltaïques
- Fixation durable d'éléments d'équipement de bâtiments
Données techniques
| Type de filetage | M6 |
| Longueur [mm] | 100 |
