Cheville d'ancrage à anneau expansible Dromet PSRe M16x145/23 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Cheville d'ancrage à anneau expansible Dromet PSRe M16x145/23 zinguée pour béton
La cheville d'ancrage à anneau expansible Dromet PSRe M16x145/23 est un connecteur mécanique robuste destiné à la fixation durable de structures dans les supports en béton. Grâce à sa construction annulaire, elle assure une capacité de charge élevée et un ancrage fiable dans le béton non fissuré de classe min. B20, la pierre naturelle à structure compacte ainsi que la brique pleine.
Application
La cheville PSRe est destinée à la fixation de profilés et structures métalliques, grilles, garde-corps, machines et autres éléments de construction et d'équipement du bâtiment. Elle s'avère efficace partout où une liaison fiable entre un élément en acier et un support minéral est requise — des installations photovoltaïques aux structures industrielles.
Certificats et agréments
La cheville dispose de l'Agrément Technique Européen ETA-05/0242 ainsi que du certificat CE, confirmant sa conformité aux normes de sécurité européennes. Elle bénéficie en outre de l'agrément national AT-15-7574/2008, garantissant son autorisation d'utilisation sur le marché polonais du bâtiment.
Paramètres techniques
- Référence : PSRe 16x145/23
- Filetage : M16
- Diamètre de perçage (fi) : 16 mm
- Longueur totale (L) : 145 mm
- Épaisseur de l'élément fixé (E) : 23 mm
- Profondeur d'ancrage (F) : 110 mm
- Profondeur du trou (D) : 168 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,228 kg
- EAN : 5907518680968
- Unité de vente : pièce
Recommandations de montage
- Le trou de montage doit être réalisé perpendiculairement à la surface du support et soigneusement nettoyé de la poussière et des débris
- Introduire la cheville dans le trou à l'aide de légers coups de marteau
- Effectuer le montage à l'aide d'une clé dynamométrique — cela garantit le couple de serrage approprié
- Après expansion de la cheville, la rondelle sous l'écrou doit être fermement pressée contre l'élément fixé
- Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés

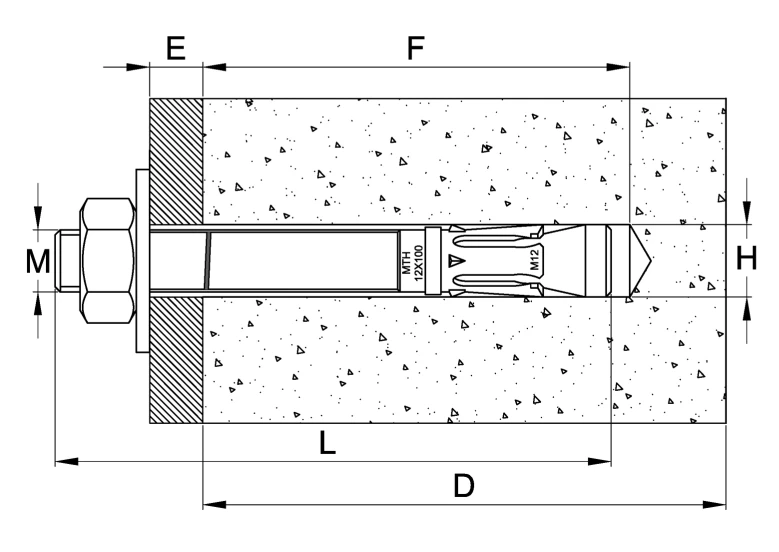

Le schéma technique présente le plan de montage de la cheville en coupe de béton avec les indications des dimensions clés : M — filetage, E — épaisseur du matériau fixé, F — profondeur d'ancrage, L — longueur totale de la cheville, D — profondeur du trou, H — diamètre du trou de perçage. La connaissance de ces paramètres permet de choisir correctement la cheville pour une application de montage spécifique.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 145 |
