Charnière roulée à rotule ø 24 avec plaque 150×40 mm pour portails et portillons
produit indisponible
ajouter à la liste de souhaits
0
Description
Charnière roulée à rotule ø 24 avec plaque 150×40 mm pour portails et portillons
La charnière roulée à rotule ø 24 avec plaque est un élément de quincaillerie robuste destiné au montage de portails, portillons et vantaux lourds de clôtures. La construction basée sur une rotule roulée de 24 mm de diamètre assure un fonctionnement fluide de la charnière même sous de lourdes charges, et la plaque massive avec deux trous de montage garantit une fixation stable et durable au poteau ou au cadre.

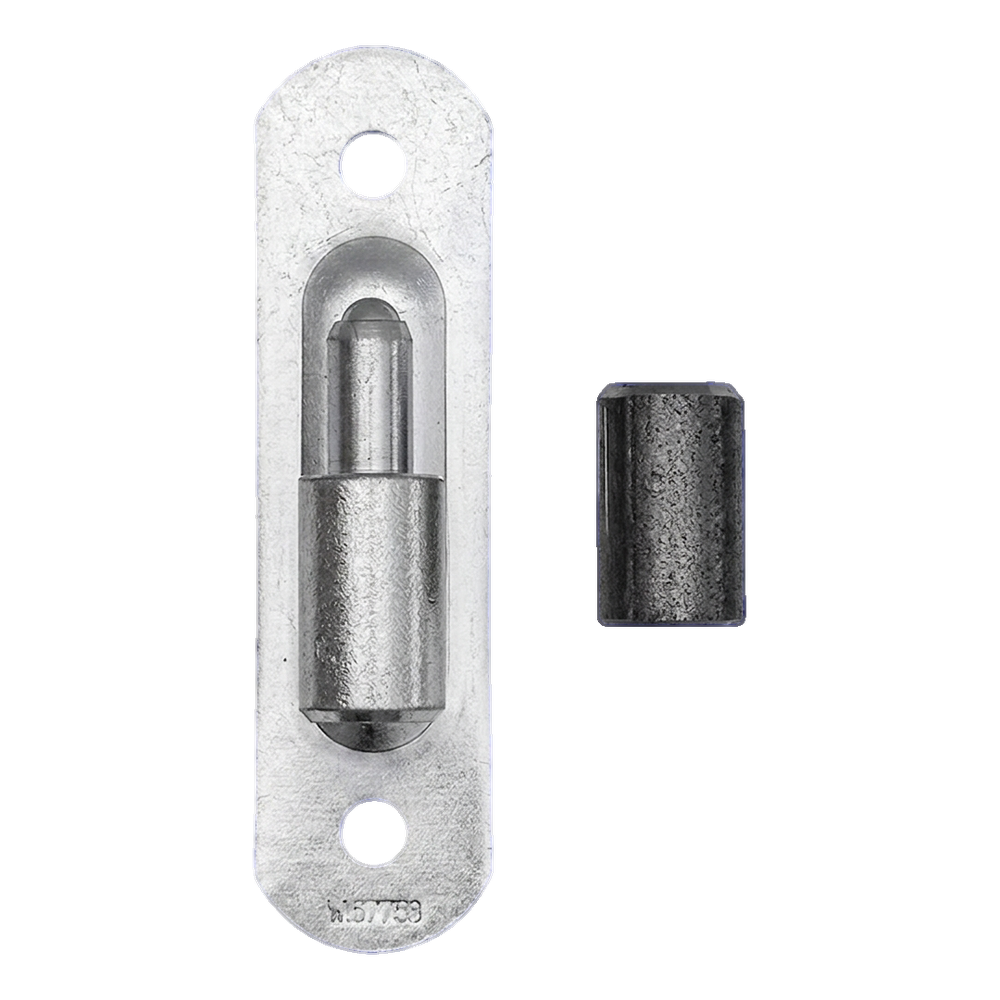

L'ensemble comprend une plaque en acier avec axe à rotule et une douille (coupelle) qui constitue l'élément opposé de la charnière. Grâce à l'usinage précis des éléments, la charnière fonctionne silencieusement et uniformément, ce qui est particulièrement important pour les portails d'entrée et portillons de propriété fréquemment utilisés.

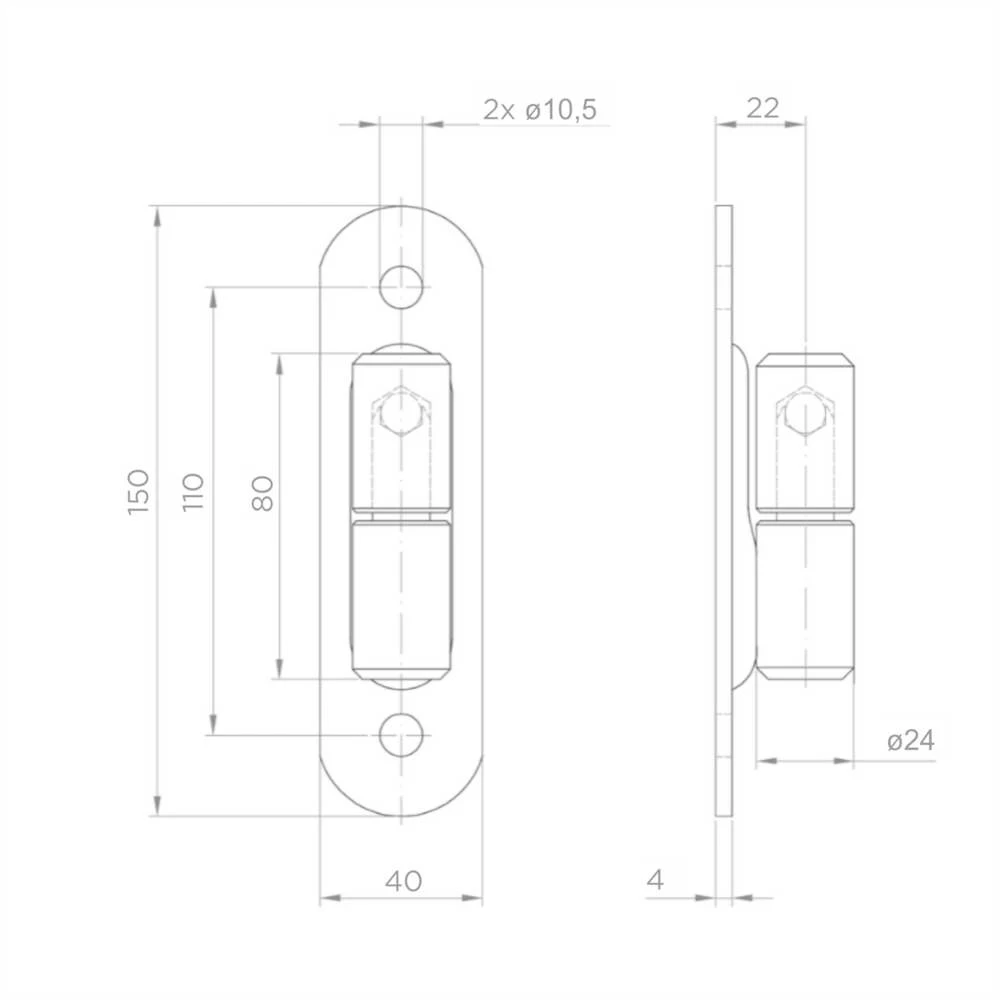

Dimensions et paramètres techniques
- Hauteur de la plaque : 150 mm
- Largeur de la plaque : 40 mm
- Épaisseur de la plaque : 4 mm
- Diamètre de la rotule (axe) : ø 24 mm
- Hauteur de la partie roulée : 80 mm
- Entraxe des trous de montage : 110 mm
- Diamètre des trous de montage : 2× ø 10,5 mm
- Distance de l'axe de la charnière au plan de la plaque : 22 mm
- Poids : 0,44 kg
- EAN : 99915727
Application et montage
La charnière est destinée au vissage — deux trous de montage de 10,5 mm de diamètre permettent la fixation avec des vis M10. Elle convient comme élément de suspension pour vantaux de portails d'entrée, portillons de jardin et autres constructions lourdes de clôtures. La construction solide en acier et la rotule roulée assurent un fonctionnement durable et sans défaillance même dans des conditions atmosphériques difficiles.
Données techniques
| Diamètre | 24 |
| Mode de fixation | À souder |
| Matériau | Acier |
