Charnière réglable de portail M16 avec plaque rectangulaire 100×55×4 mm
produit indisponible
ajouter à la liste de souhaits
0
Description

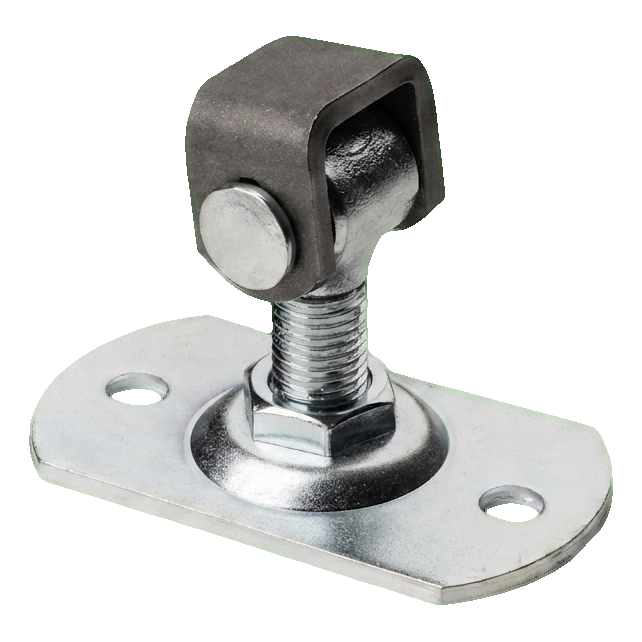

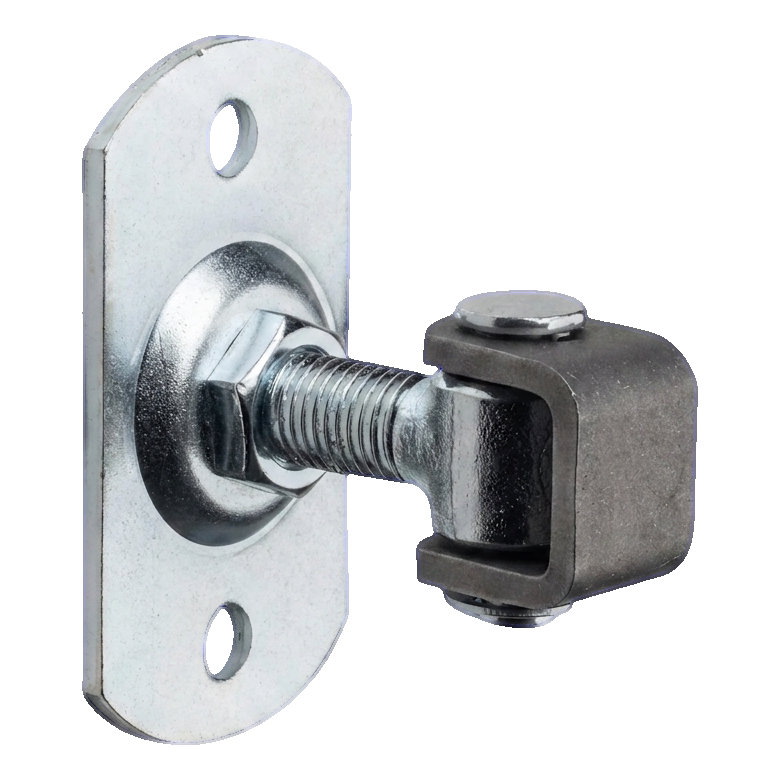

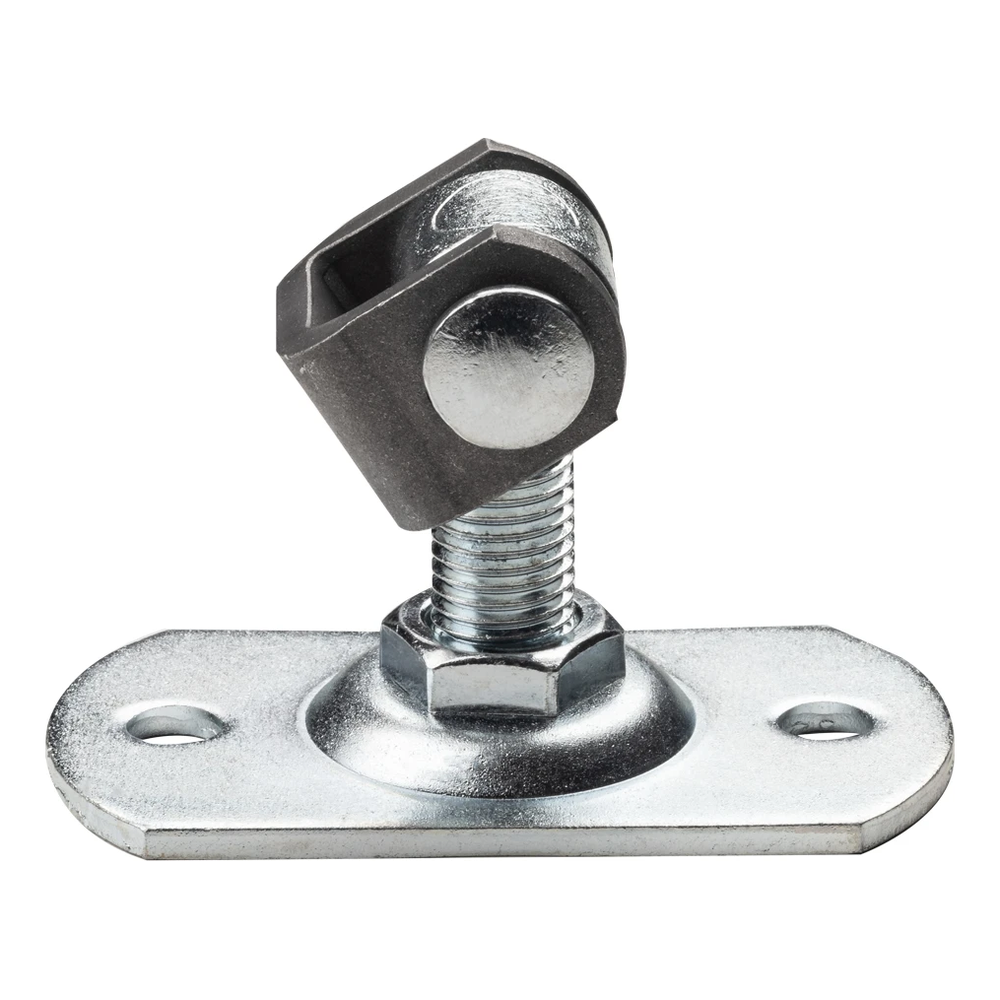

Charnière réglable de portail M16 avec plaque rectangulaire 100×55×4 mm
Charnière réglable en acier M16 avec plaque de montage rectangulaire est une solution fiable pour la suspension professionnelle de portillons et portails battants. Grâce au réglage en profondeur dans la plage de 52–72 mm, elle permet de corriger précisément la position du vantail lors du premier montage comme pendant l'exploitation ultérieure — sans nécessité de démonter la construction.
Le réglage s'effectue à l'aide d'un écrou sur le filetage M16, ce qui permet de compenser rapidement les contraintes thermiques, l'affaissement du vantail ou le tassement naturel des poteaux de clôture. C'est une réelle économie de temps et de coûts de maintenance pour les équipes de montage.
Construction et matériaux
La charnière se compose d'une plaque de montage galvanisée aux dimensions 100 × 55 mm et d'épaisseur 4 mm, d'une vis avec filetage M16 et d'un support en U moulé avec goupille de diamètre Ø12 mm. L'ensemble assure une haute résistance mécanique, une résistance à l'usure et une durabilité dans les conditions extérieures.

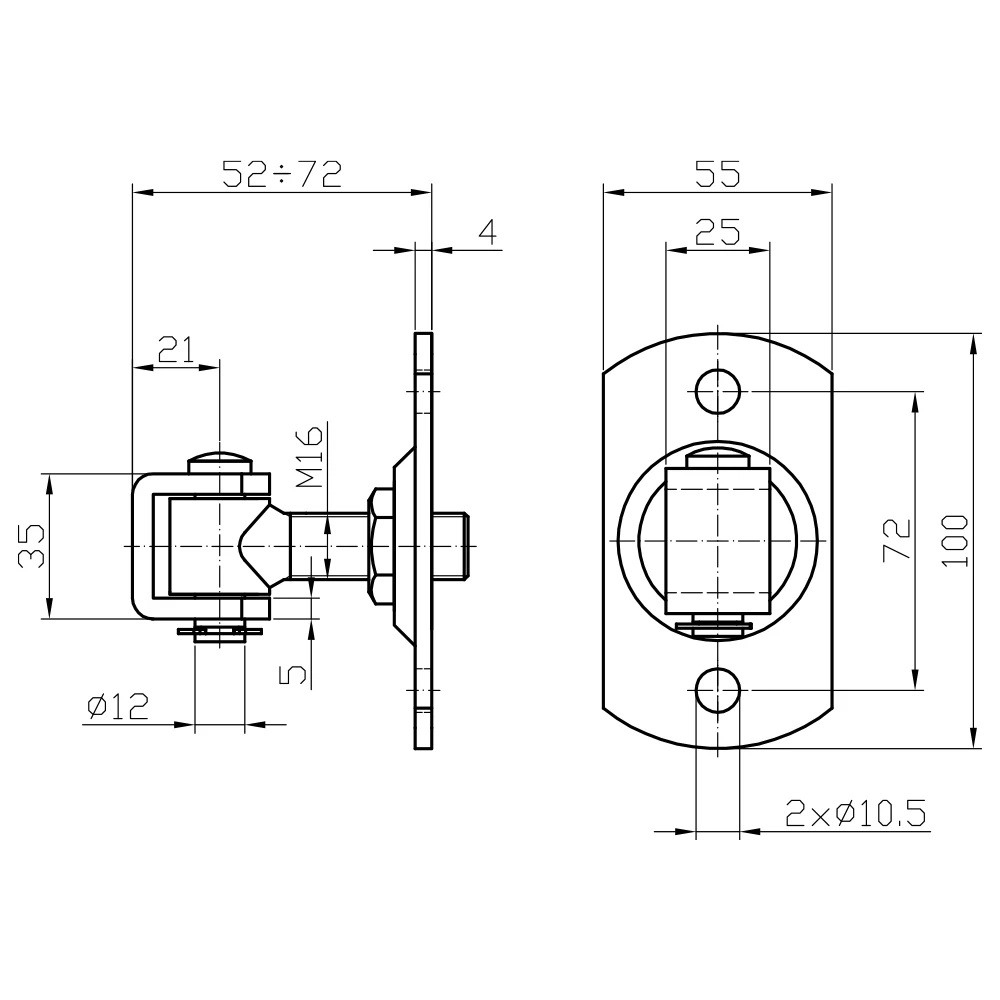

Dimensions et paramètres techniques
- Filetage de la vis : M16
- Plage de réglage (profondeur) : 52–72 mm
- Dimensions de la plaque (H × L) : 100 × 55 mm
- Épaisseur de la plaque : 4 mm
- Entraxe des trous de montage : 72 mm
- Diamètre des trous de montage : 2 × Ø10,5 mm
- Dimensions du support en U : hauteur 35 mm, profondeur 21 mm, dégagement intérieur 25 mm
- Épaisseur des bras du support : 5 mm
- Diamètre de la goupille : Ø12 mm
- Matériau : acier — plaque galvanisée, support moulé
- Poids : 0,4 kg
- Destination : usage extérieur — portillons, portails battants
Avantages pour l'installateur
- Réglage après montage — l'écrou M16 permet un réglage précis du vantail à tout moment
- Compensation des contraintes thermiques — serrage ou desserrage facile aux températures extrêmes
- Installation simple — deux trous de montage Ø10,5 mm permettent une fixation rapide de la plaque au poteau
- Haute durabilité — construction en acier résistante aux dommages mécaniques et à l'usure
- Finition esthétique — surface galvanisée de la plaque assurant un aspect soigné et une protection anticorrosion
Données techniques
| Type de filetage | M16 |
| Mode de fixation | Avec platine |
| Matériau | Acier |
