Charnière de portail réglable PSG M16 avec plaque de fixation 100×100×4 mm galvanisée
produit indisponible
ajouter à la liste de souhaits
Description

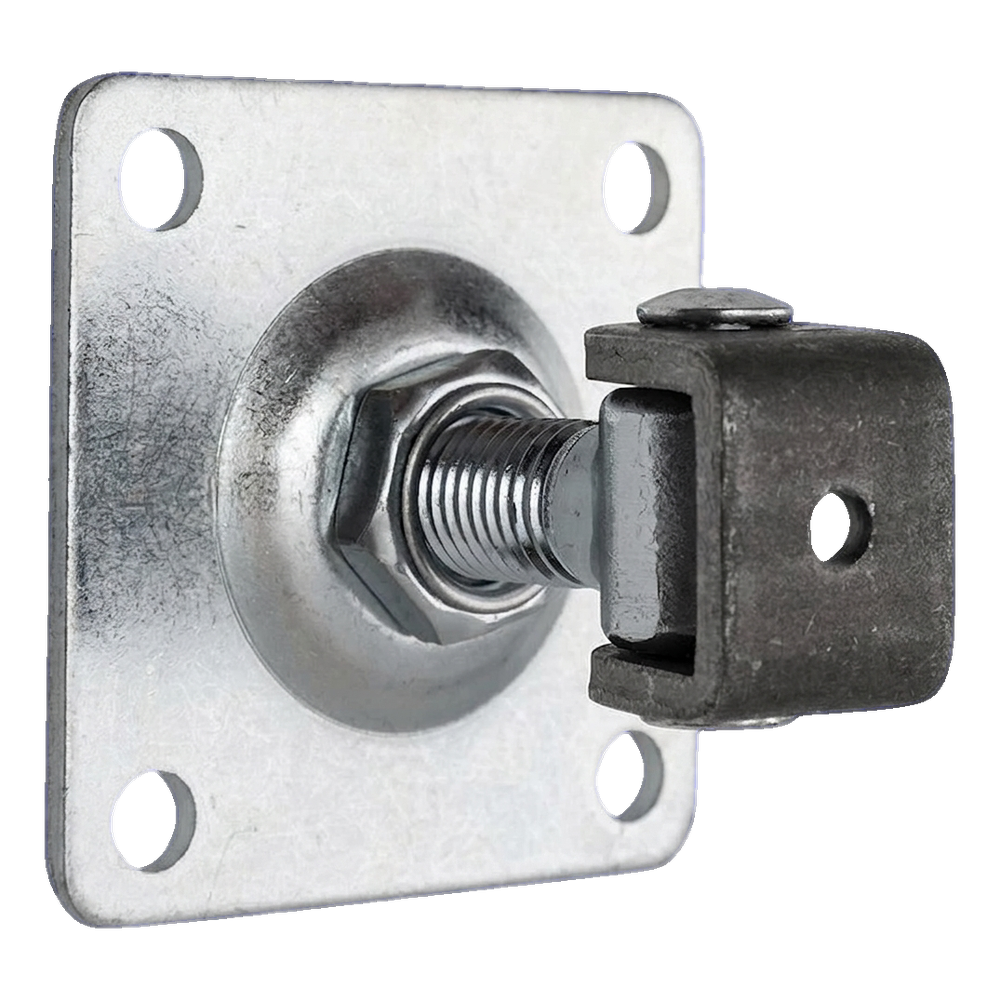

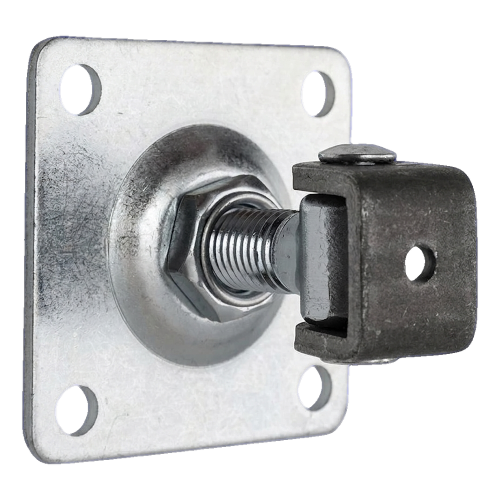

Charnière de portail réglable PSG M16 avec plaque de fixation 100×100×4 mm galvanisée
La charnière réglable M16 en acier avec plaque 100×100×4 mm de la marque PSG est un élément de suspension robuste pour portails battants et portillons. Grâce au filetage M16 avec écrou de réglage, elle permet un ajustement précis de la position du battant après montage terminé — même dans des situations d'exploitation telles que l'affaissement de la structure ou les déformations thermiques à des températures extrêmes. Une seule charnière, et réglage à tout moment sans démontage.
Le produit est galvanisé (œillet noir), ce qui garantit une résistance pluriannuelle à la corrosion dans les conditions extérieures. La charge admissible d'une paire de charnières sur un battant de 2 m de longueur est de 65 kg.
Avantages pour l'installateur
- Réglage après montage — l'écrou de réglage permet de serrer ou desserrer la charnière sans démonter le battant
- Montage rapide — plaque avec 4 trous de montage Ø10,5 mm avec entraxe 75×75 mm permet une fixation sûre au poteau
- Galvanisation — protection anticorrosion durable conçue pour fonctionner à l'extérieur pendant de nombreuses années
- Construction robuste — acier à haute résistance aux dommages mécaniques et aux charges dynamiques

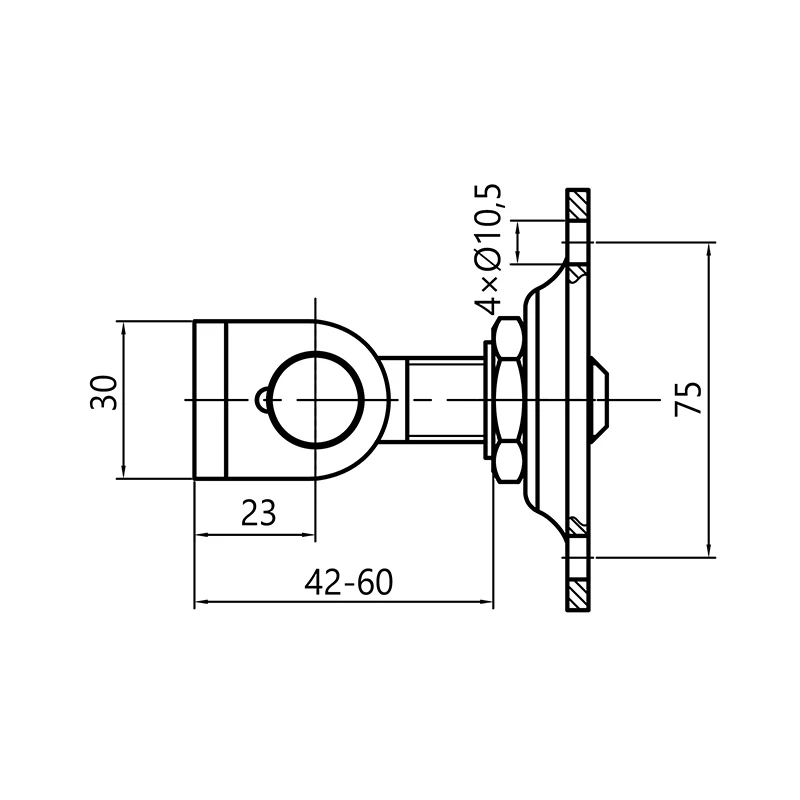

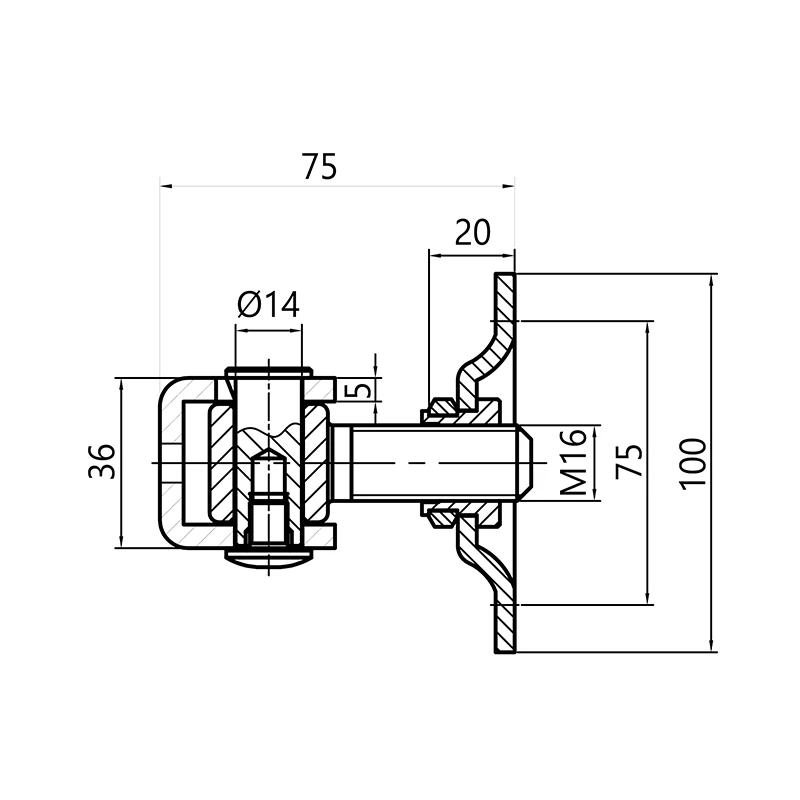

Dimensions et paramètres techniques
- Filetage : M16
- Dimension de la plaque : 100×100 mm
- Épaisseur de la tôle de la plaque : 4 mm
- Entraxe des trous de montage : 75×75 mm
- Diamètre des trous de montage : 4× Ø10,5 mm
- Hauteur de la plaque : 100 mm
- Profondeur totale (de la plaque au front de l'œillet) : 75 mm
- Plage de réglage en profondeur (de la plaque à l'axe de l'axe) : 42–60 mm
- Largeur de l'œillet : 30 mm
- Hauteur de l'œillet : 36 mm
- Épaisseur du matériau de l'œillet : 5 mm
- Diamètre de l'axe : Ø14 mm
- Largeur de l'œillet (catalogue) : 43 mm
- Longueur totale (catalogue) : 88 mm
- Longueur de la vis : 40 mm
Données produit
- Fabricant : PSG
- Matériau : acier
- Protection anticorrosion : galvanisation (œillet noir)
- Poids : 0,6 kg
- Application : portails battants, portillons
- Charge admissible d'une paire de charnières (battant 2 m) : 65 kg
- EAN : 5901289675987
Données techniques
| Type de filetage | M16 |
| Mode de fixation | Avec platine |
| Matériau | Acier |
