Charnière de portail réglable PSG M16 avec plaque 75×75×4 mm en acier
produit indisponible
ajouter à la liste de souhaits
Description

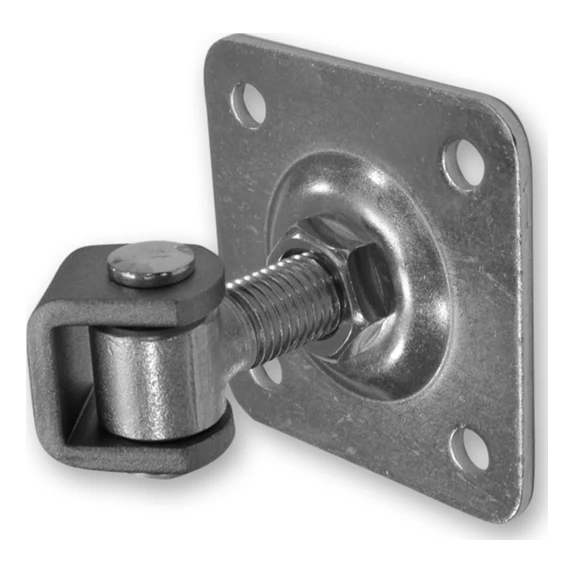

Charnière de portail réglable PSG M16 avec plaque 75×75×4 mm en acier
Charnière réglable en acier avec filetage M16 destinée au montage de portillons et portails battants. La construction avec écrou de réglage permet un ajustement précis du positionnement du vantail sans démontage — aussi bien directement après l'installation qu'en cours d'exploitation, par exemple en cas d'affaissement de la structure ou de déformations thermiques dans des conditions météorologiques extrêmes.
La plaque de montage de dimensions 75×75 mm avec quatre trous de fixation assure un transfert stable et uniforme des charges sur le poteau. La plage de réglage 52–72 mm permet d'adapter avec souplesse la saillie de la charnière à différentes épaisseurs de profilés et poteaux, ce qui facilite considérablement le travail des équipes de montage sur chantier.

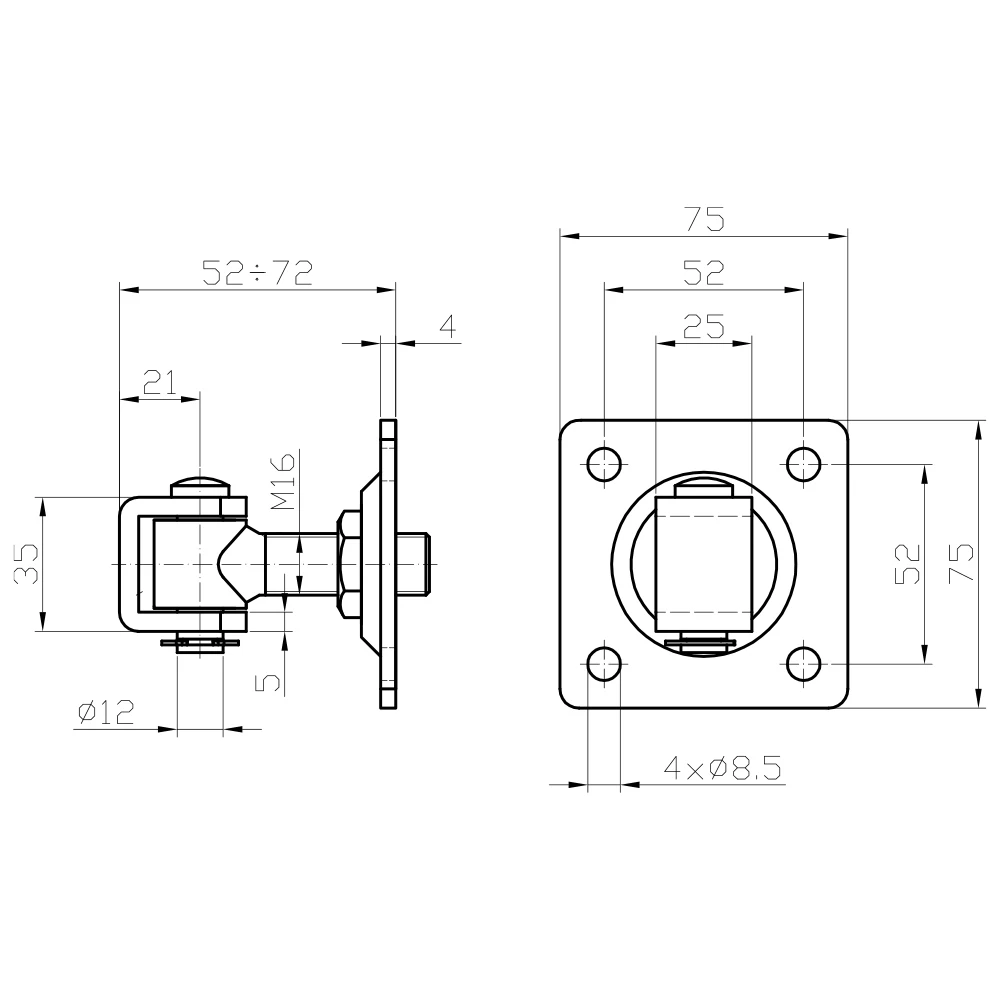

Dimensions et paramètres techniques
- Fabricant : PSG
- Matériau : acier
- Filetage de la vis : M16
- Plaque de montage (écusson) : 75 × 75 mm
- Épaisseur de la plaque de montage : 4 mm
- Entraxe des trous de montage : 52 × 52 mm
- Diamètre des trous de montage : 4× ⌀8,5 mm
- Plage de réglage de la saillie : 52–72 mm
- Hauteur du support (ext.) : 35 mm
- Largeur intérieure du support : 25 mm
- Profondeur du support : 21 mm
- Épaisseur de la tôle du support : 5 mm
- Diamètre de l'axe : ⌀12 mm
- Poids : 0,4 kg
- Destination : portillons et portails battants – usage extérieur
Avantages pour l'installateur
- Réglage après montage — l'écrou de réglage permet de corriger le positionnement du vantail sans démonter la charnière
- Large plage de réglage (52–72 mm) — adaptation flexible à différentes épaisseurs de poteaux et profilés
- Haute résistance mécanique — construction en acier résistante aux charges importantes et à l'usure
- Conçu pour un usage extérieur — résistant aux conditions atmosphériques et aux variations de température
- Montage simple — quatre trous dans l'écusson assurent une fixation sûre au poteau par vis ou tire-fonds
Données techniques
| Mode de fixation | Avec platine |
| Type de filetage | M16 |
| Matériau | Acier |
