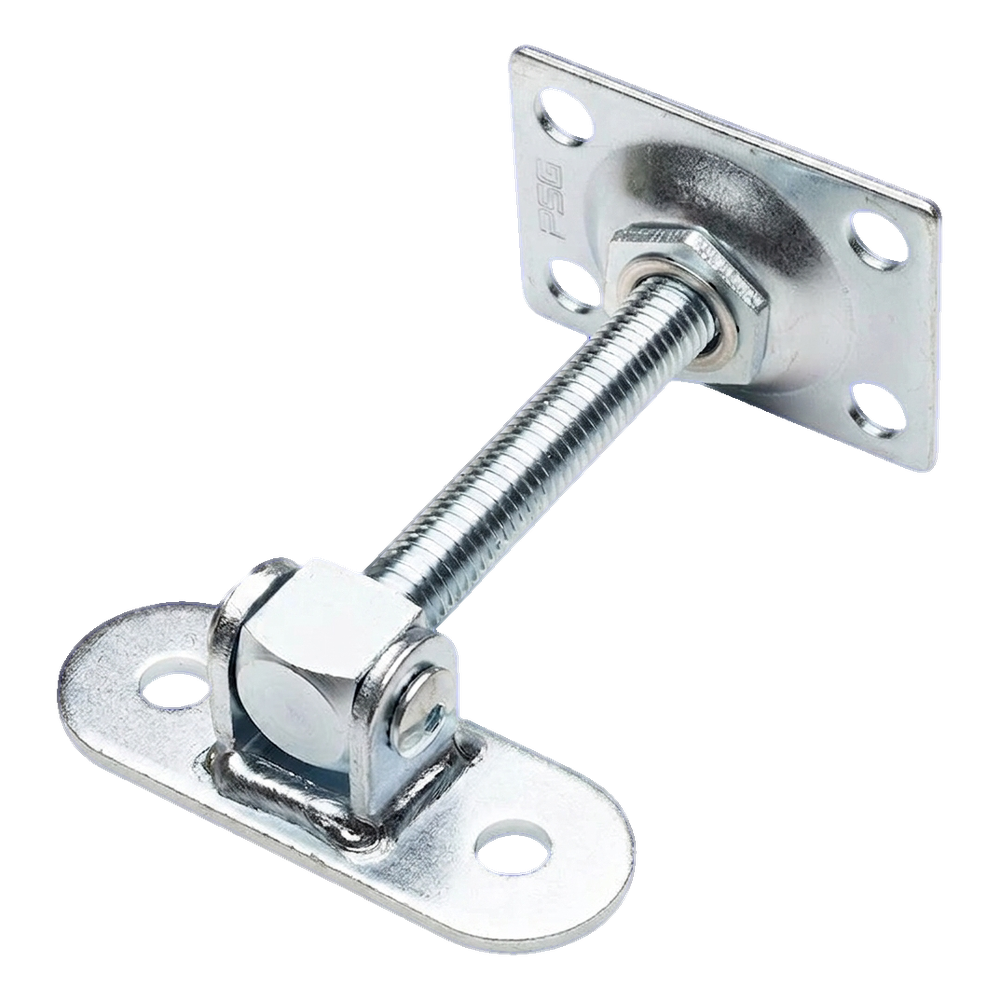

Charnière de portail ajustable PSG M14 avec plaque 115×40 mm et platine 75×55 mm
produit indisponible
ajouter à la liste de souhaits
Description
Charnière de portail ajustable PSG M14 avec plaque 115×40 mm et platine 75×55 mm
Charnière de portail ajustable PSG avec vis M14 destinée au montage de portails battants. Grâce à l'écrou de réglage, elle permet un ajustement rapide de la position du vantail sans nécessité de démontage – aussi bien directement après l'installation qu'en cours d'utilisation. Ceci est particulièrement important lors des changements de température saisonniers, lorsque le métal se contracte ou se dilate, provoquant l'affaissement ou le coincement de la structure.
La construction en acier avec revêtement galvanique assure une haute résistance à la corrosion et une durabilité dans les conditions extérieures. La charge maximale du vantail du portail est de 80 kg, ce qui permet à la charnière de convenir aux portails battants typiques utilisés dans les clôtures résidentielles et industrielles.

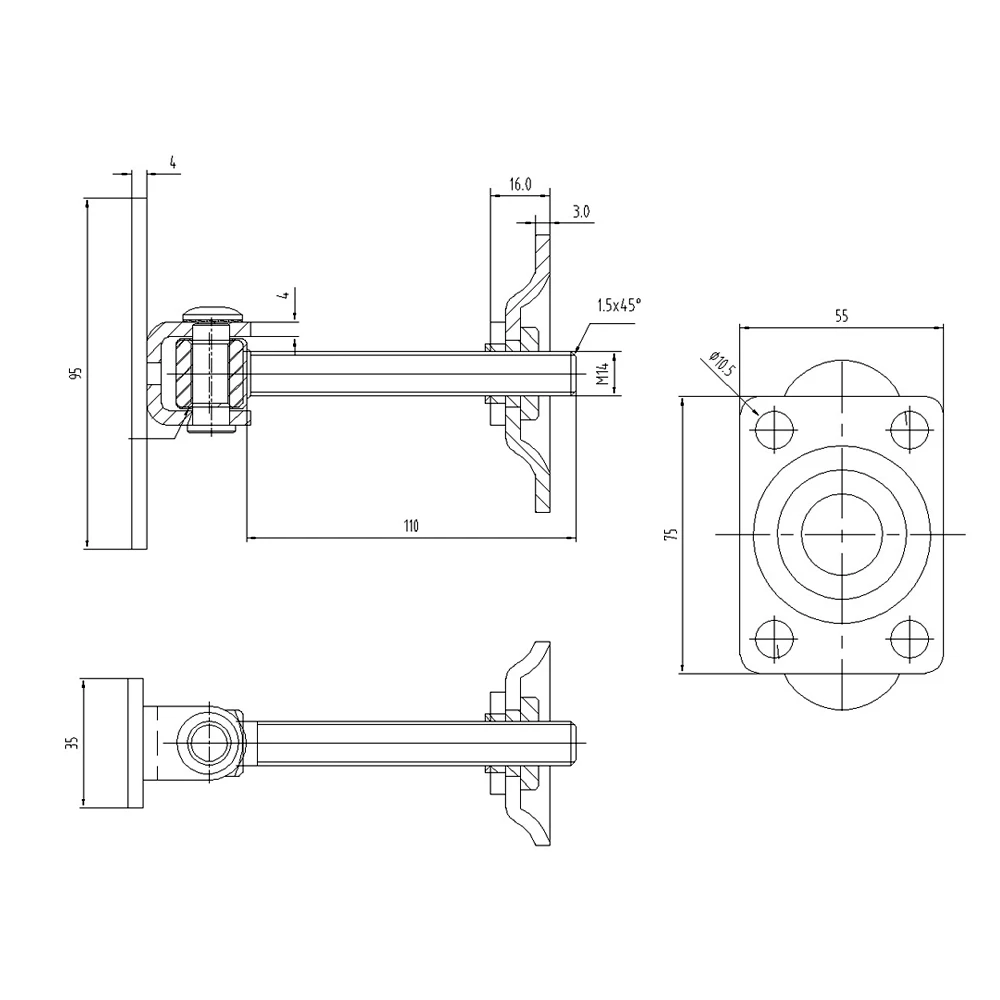

Paramètres techniques
- Filetage : M14
- Longueur de vis (partie utile) : 110 mm
- Longueur totale : 180 mm
- Dimension de la plaque (plaque de fixation au poteau) : 115 × 40 mm
- Dimension de la platine (plaque de montage) : 75 × 55 × 3 mm
- Entraxe des trous de montage de la platine : 75 × 55 mm
- Diamètre des trous de montage : Ø10,5 mm (4 pcs)
- Hauteur de l'étrier U (axe) : 95 mm
- Largeur de l'étrier U : 35 mm
- Épaisseur du matériau de l'étrier U : 4 mm
- Épaisseur de l'écrou de réglage : 16 mm
- Chanfrein à l'extrémité de la tige : 1,5 × 45°
- Poids maximal du vantail du portail : 80 kg
- Matériau : acier avec revêtement galvanique
- Poids : 0,42 kg
- EAN : 5903313203005
Construction et principe de fonctionnement
La charnière se compose de trois éléments principaux : l'étrier U (fixé à la plaque sur le vantail du portail), la tige filetée M14 avec écrou de réglage et la platine (plaque de montage fixée au poteau). L'étrier U permet la rotation de l'axe, et l'écrou sur la tige permet un réglage précis de la hauteur du vantail. Quatre trous de montage de diamètre Ø10,5 mm dans la platine assurent une fixation sûre et stable au poteau de clôture.
Le réglage est possible à tout moment – il suffit de desserrer ou de serrer l'écrou pour corriger la position du vantail. Ainsi, l'installateur peut niveler précisément le portail même après une longue période d'utilisation, ce qui élimine la nécessité d'interventions de service coûteuses.
Fabricant : PSG
Données techniques
| Type de filetage | M14 |
| Mode de fixation | Avec platine |
| Matériau | Acier |
