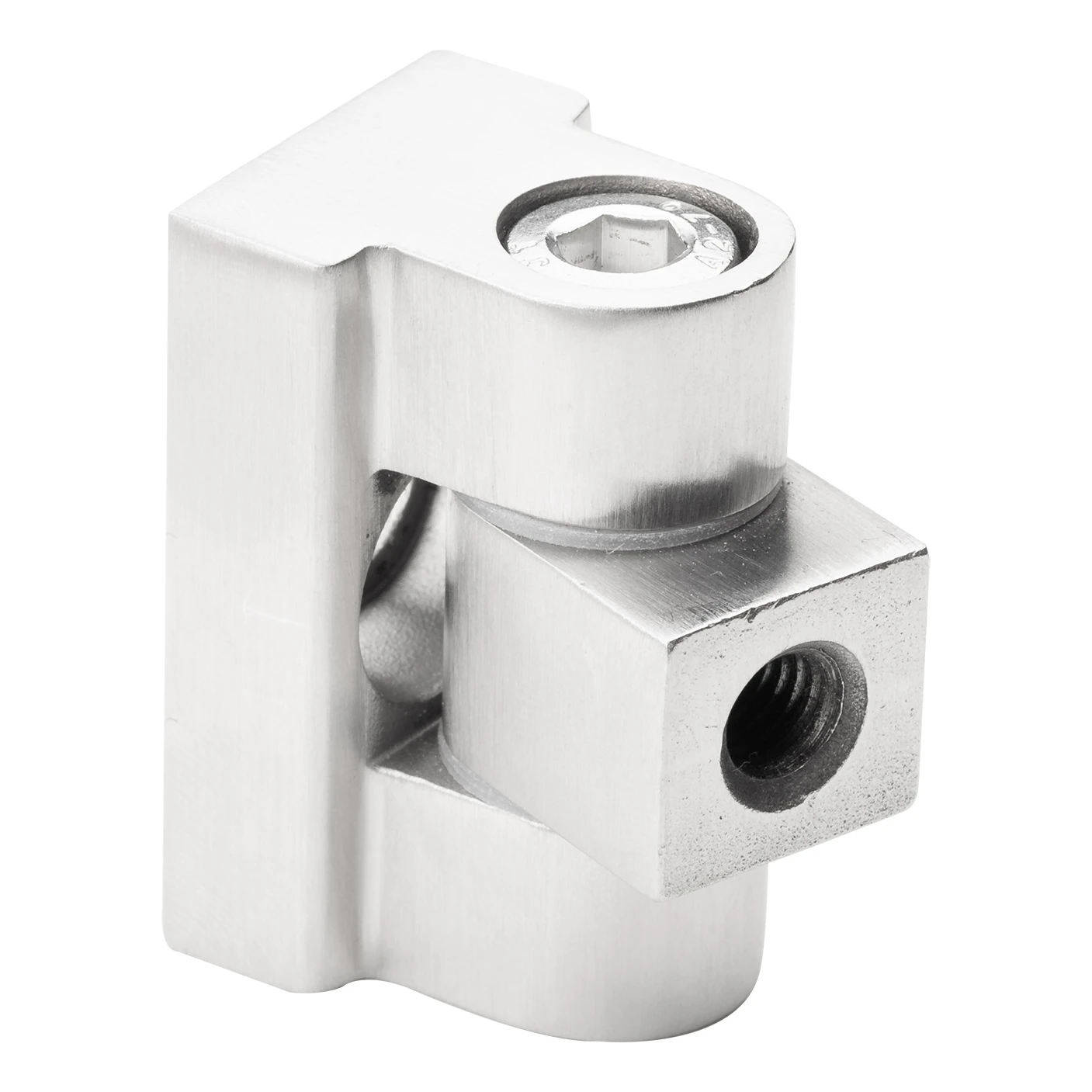

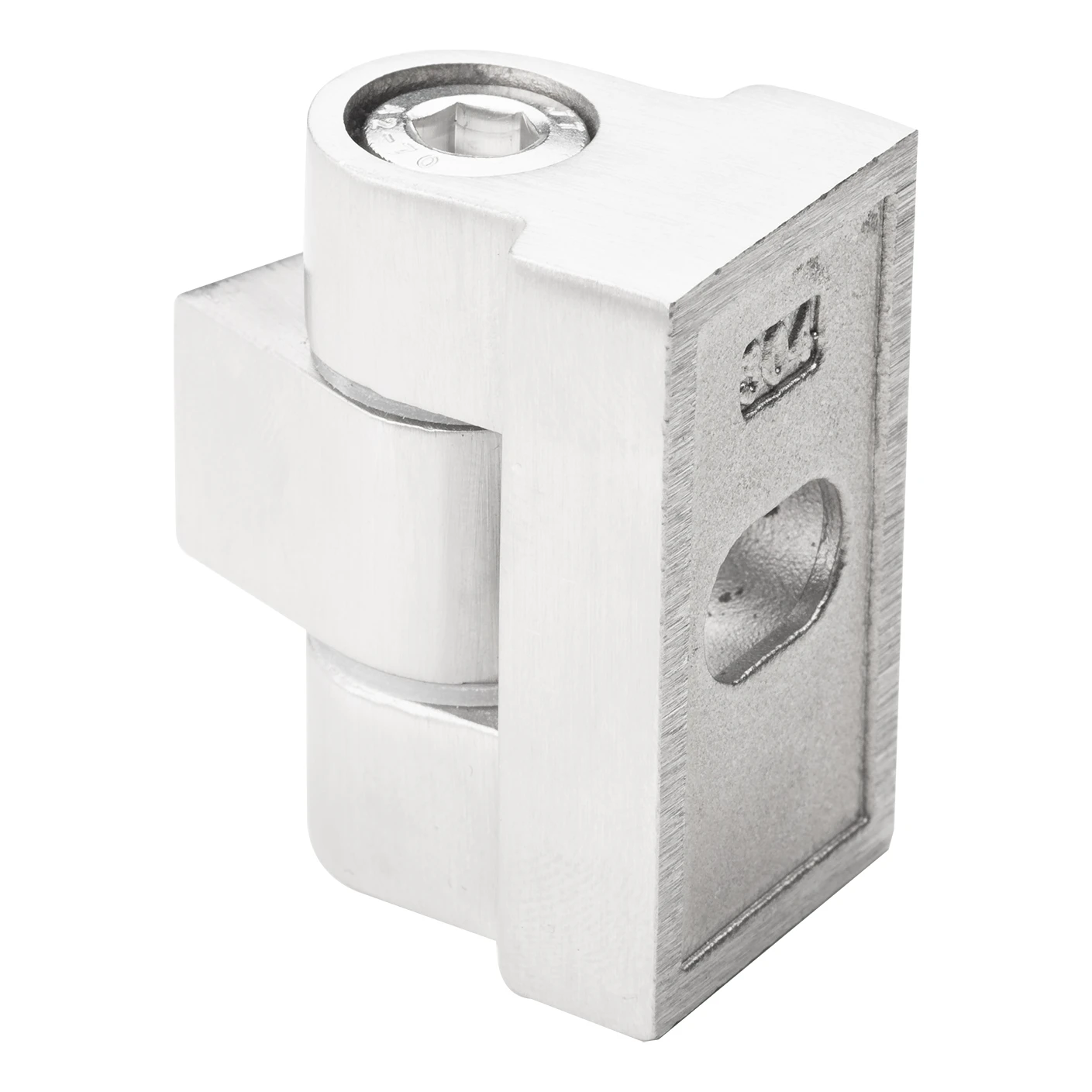

Charnière 180° pour fixation verre 45 x 45 x 26 mm AISI304, satiné
produit indisponible
ajouter à la liste de souhaits
Description
Charnière 180° pour fixation verre AISI 304 – 45×45×26 mm, satiné
Charnière 180° pour fixation verre en acier inoxydable AISI 304 avec finition satinée — élément de liaison précis destiné aux systèmes de balustrades en verre montés sur tubes de diamètre 42,4 mm. Grâce à la plage complète de rotation 180° (2 × 90°), elle permet un réglage fluide de l'angle de positionnement des panneaux en verre, ce qui facilite considérablement le montage sur des formes de construction atypiques.
Construction solide et résistance à la corrosion
La charnière est fabriquée en acier inoxydable AISI 304, qui garantit une haute résistance mécanique ainsi qu'une excellente résistance à la corrosion — même dans des environnements à humidité élevée, tels que les piscines, terrasses ou balcons. La finition satinée de la surface masque efficacement les traces de doigts et les petites salissures, conservant un aspect élégant et moderne pendant toute la durée d'exploitation.
Le montage s'effectue par vissage (filetage M8), ce qui assure une grande résistance de la liaison tout en permettant un démontage facile sans outils spécialisés. C'est un avantage important pour les équipes de montage qui peuvent ajuster efficacement le positionnement des panneaux en verre lors de l'installation.
Spécification technique
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Angle d'ouverture : 180° (2 × 90°)
- Diamètre du tube : 42,4 mm (R 21,2 mm)
- Épaisseur du verre : de 6 mm à 10,76 mm
- Dimensions de la base (L × H × l) : 45 × 45 × 26 mm

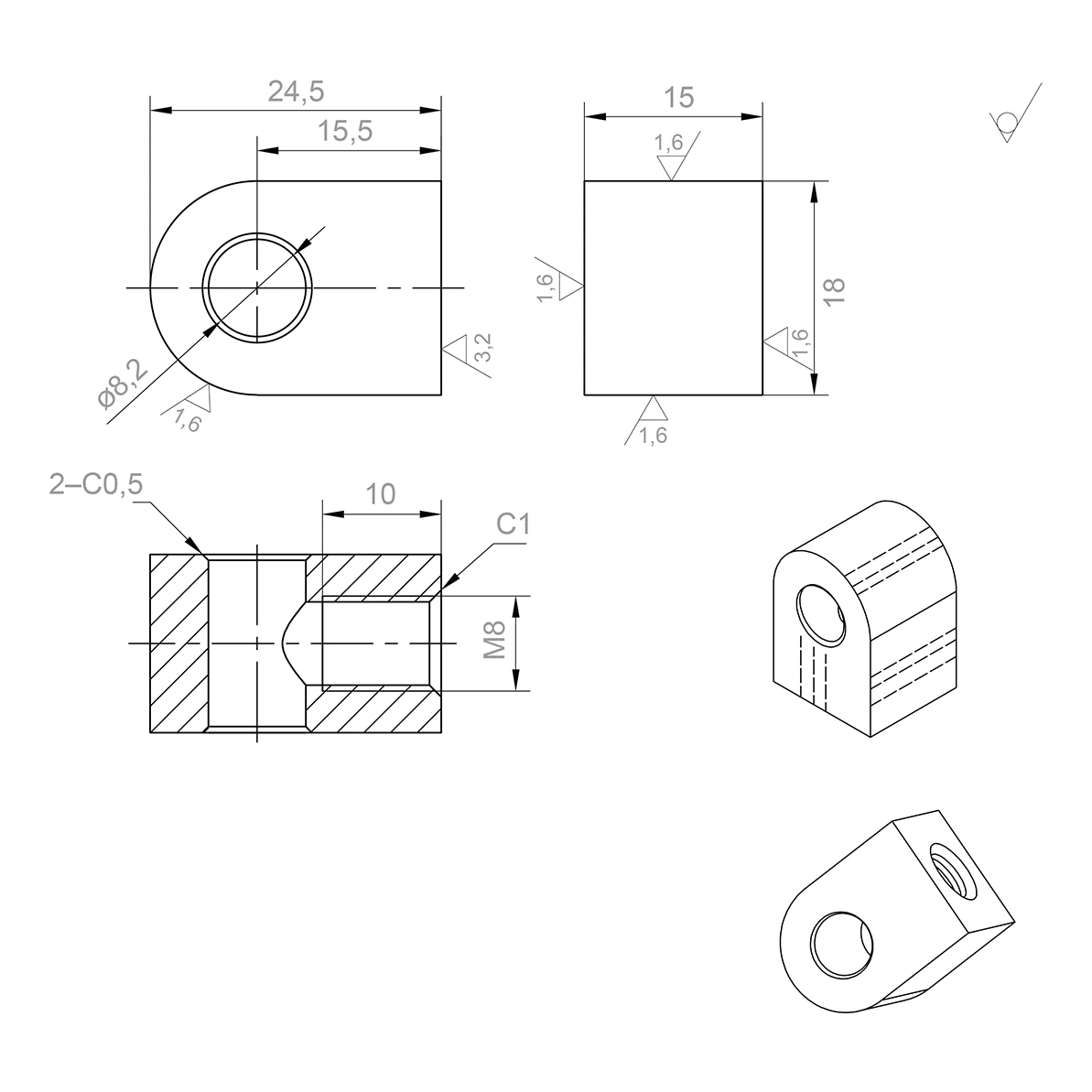

- Dimensions de l'œil rotatif (L × H × l) : 24,5 × 18 × 15 mm
- Profondeur d'assemblage (dimension de référence) : env. 40,1 mm
- Filetage de montage : M8
- Diamètre du trou pour axe : ø8,2 / ø8,5 mm
- Diamètre du lamage pour tête de vis : ø13,5 mm
- Trou oblong dans la base : 13,5 × 9 mm
- Chanfreins : 2×C0,5 sur l'œil, C1 sur les trous filetés
- Rugosité de surface : Ra 1,6 / Ra 3,2
- Poids : 0,16 kg
- EAN : 5903313205153
Application et compatibilité
La charnière est destinée à fonctionner avec des fixations pour verre d'épaisseur de 6 à 10,76 mm, ce qui inclut aussi bien les plaques simples trempées que le verre feuilleté VSG. Montée sur tubes de diamètre 42,4 mm, elle excelle dans les systèmes de balustrades en verre, garde-corps et verrières architecturales. Le trou oblong dans la base permet un réglage précis de la position de montage.

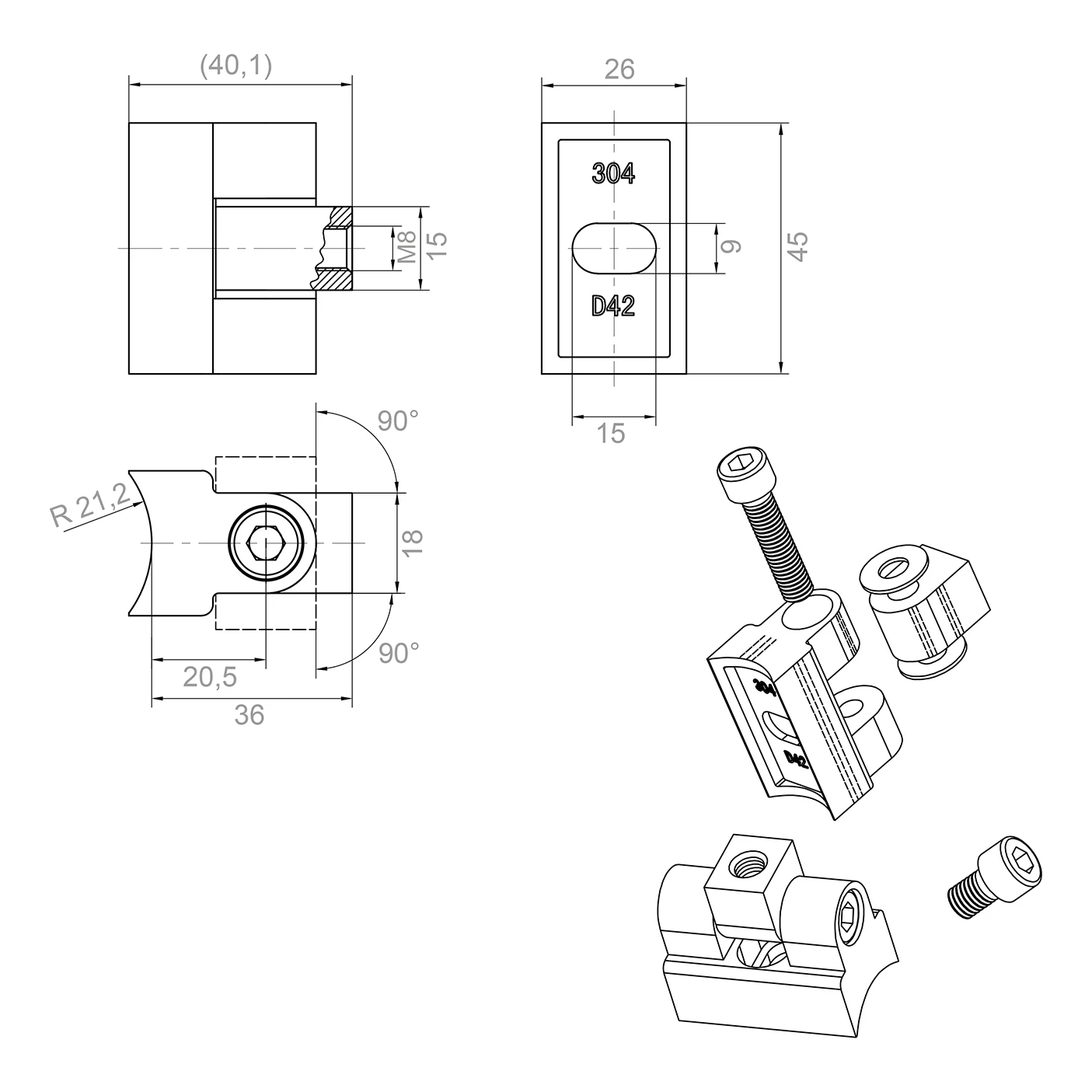

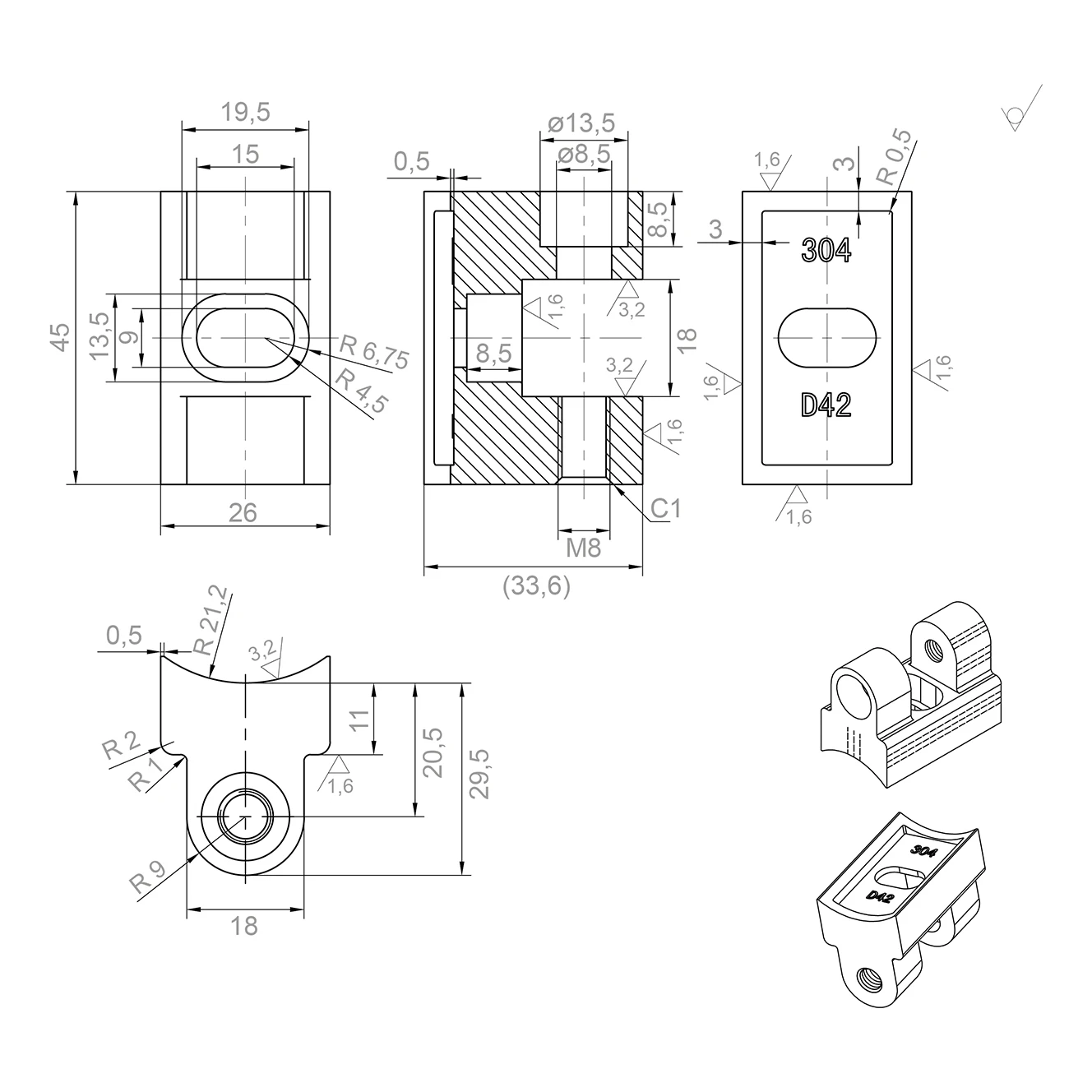

Plans cotés
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
