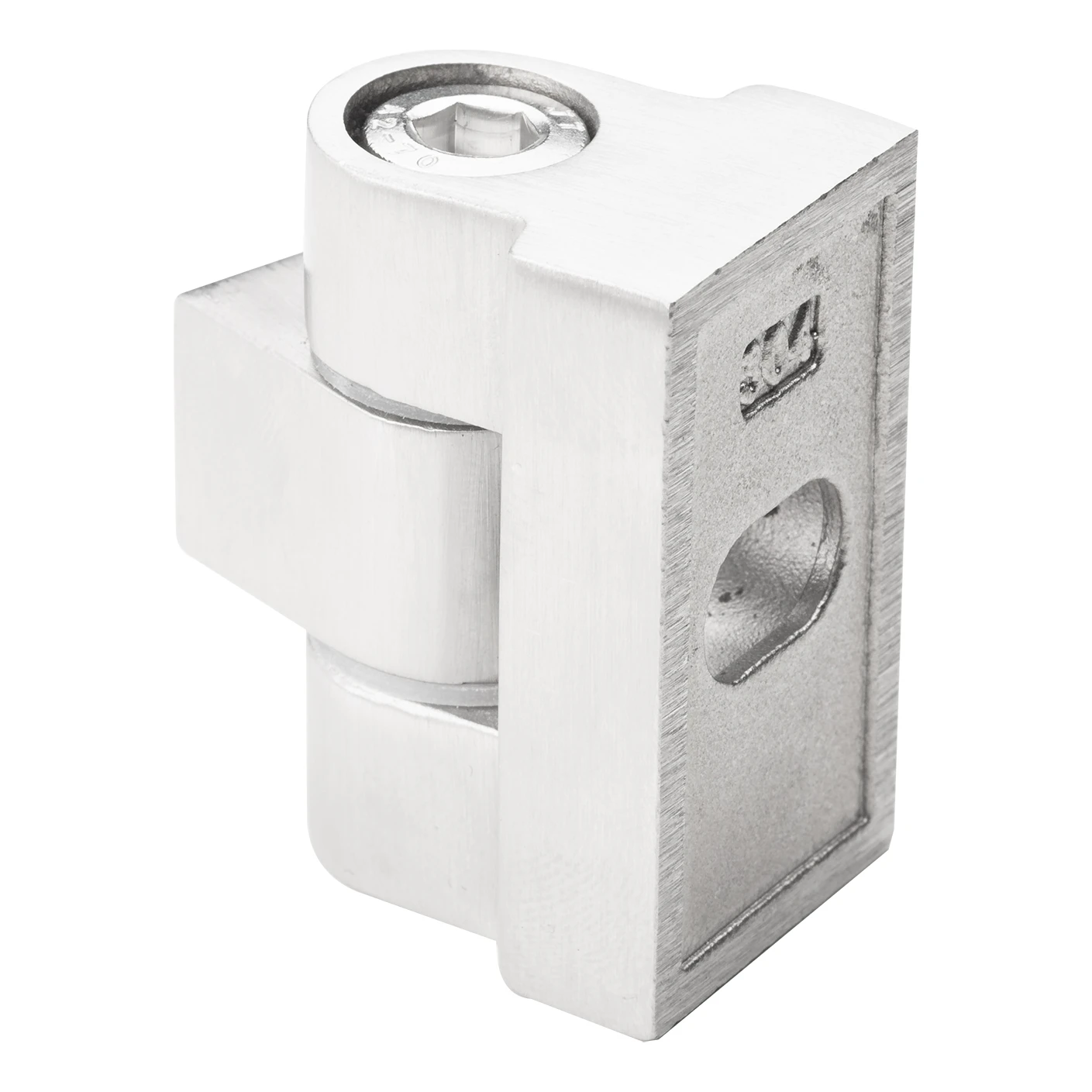

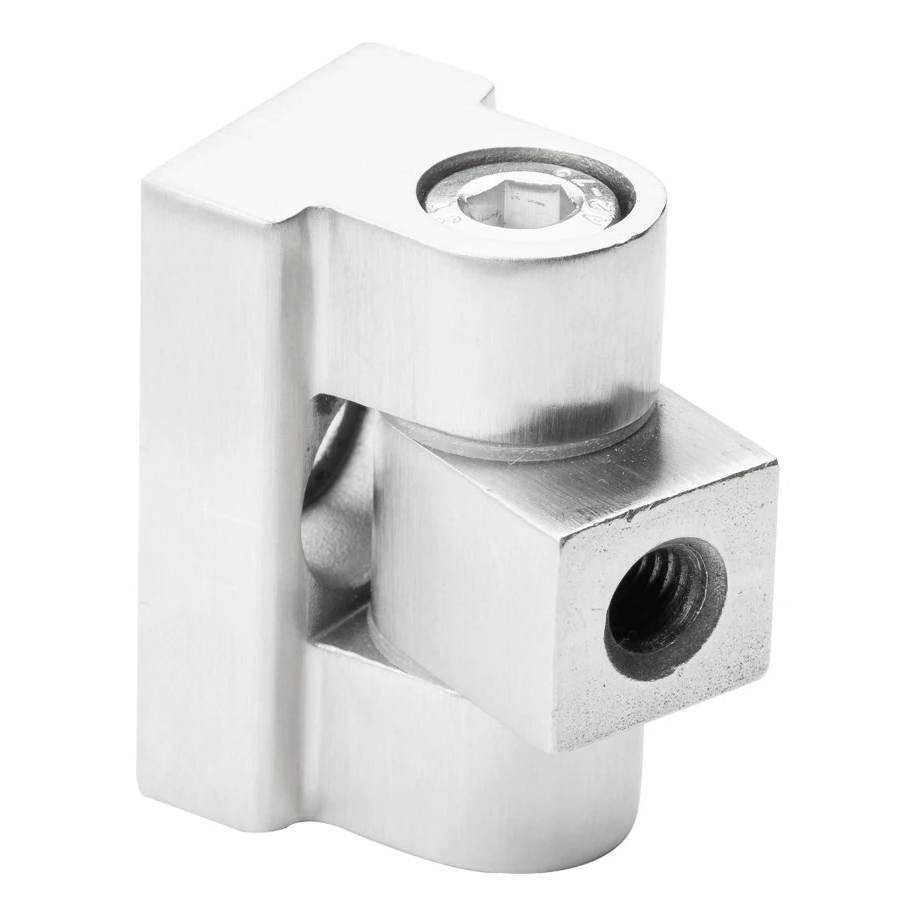

Charnière 180° pour fixation de verre 45 x 45 x 26 mm système plan AISI304, satiné
produit indisponible
ajouter à la liste de souhaits
Description
Charnière 180° pour fixation de verre 45×45×26 mm AISI 304 satiné
Charnière 180° pour fixation de verre en acier inoxydable AISI 304 finition satiné — élément destiné au montage professionnel de structures vitrées en système plan. Permet l'ouverture du verre sur la plage complète de 180° (90° de chaque côté), ce qui permet de concevoir librement des cloisons, portes et cabines vitrées sans limitation d'angle d'ouverture.
Durabilité et résistance à la corrosion
Le corps de la charnière est fabriqué en acier inoxydable de haute qualité AISI 304, ce qui garantit une résistance durable à la corrosion — même dans des environnements à humidité élevée, tels que les salles de bains, piscines ou cabines de douche. La finition satiné de la surface masque efficacement les traces de doigts et les salissures, conservant un aspect esthétique avec un entretien minimal. Sur les dessins techniques sont indiquées les rugosités de surface Ra 1,6 et Ra 3,2 — ce qui confirme l'usinage mécanique précis des éléments.
Montage par vissage — système plan
La charnière est montée sur des surfaces planes par vissage avec un filetage M8. Cette méthode assure une haute résistance de la liaison, une facilité d'installation et un éventuel démontage — sans nécessité d'outillage spécialisé. Le trou oblong dans le corps permet un réglage de la position du verre sur une plage de 9 mm, ce qui facilite le positionnement précis du panneau de verre lors du montage.
Compatibilité avec le verre
La charnière est adaptée au montage de panneaux de verre d'épaisseur de 6 mm à 10,76 mm, ce qui inclut aussi bien le verre trempé monocouche que le verre feuilleté populaire (VSG). Grâce à cela, un seul modèle de charnière convient pour différentes configurations — l'installateur n'a pas besoin de stocker des variantes séparées pour différentes épaisseurs de verre.
Dimensions et données techniques
- Dimensions du corps (L × H × larg.) : 45 × 45 × 26 mm
- Profondeur totale de l'assemblage avec connecteur : 36 mm
- Profondeur du corps : 29,5 mm
- Angle d'ouverture : 180° (90° de chaque côté)
- Filetage de fixation : M8
- Longueur de la partie filetée du connecteur : 15 mm
- Diamètre du trou de passage du connecteur : ø 8,2 mm
- Diamètre du trou pour axe : ø 8,5 mm
- Diamètre de l'approfondissement : ø 13,5 mm
- Trou oblong (réglage) : 9 mm

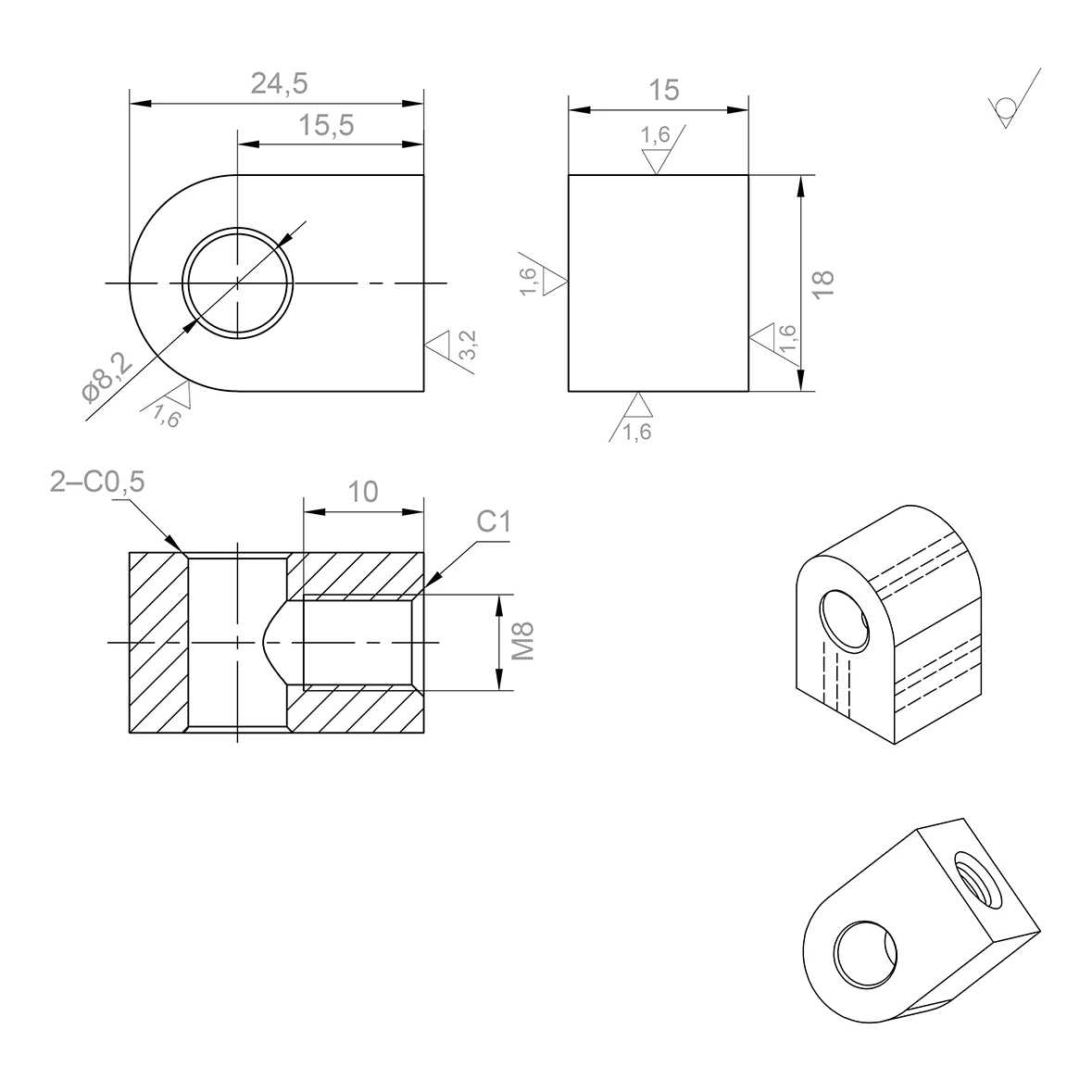

- Dimensions du connecteur rotatif : 24,5 × 18 × 15 mm
- Chanfreins : 2×C0,5 et C1
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Épaisseur de verre : de 6 mm à 10,76 mm
- Type de montage : système plan (sur surfaces planes)
- Poids : 0,16 kg

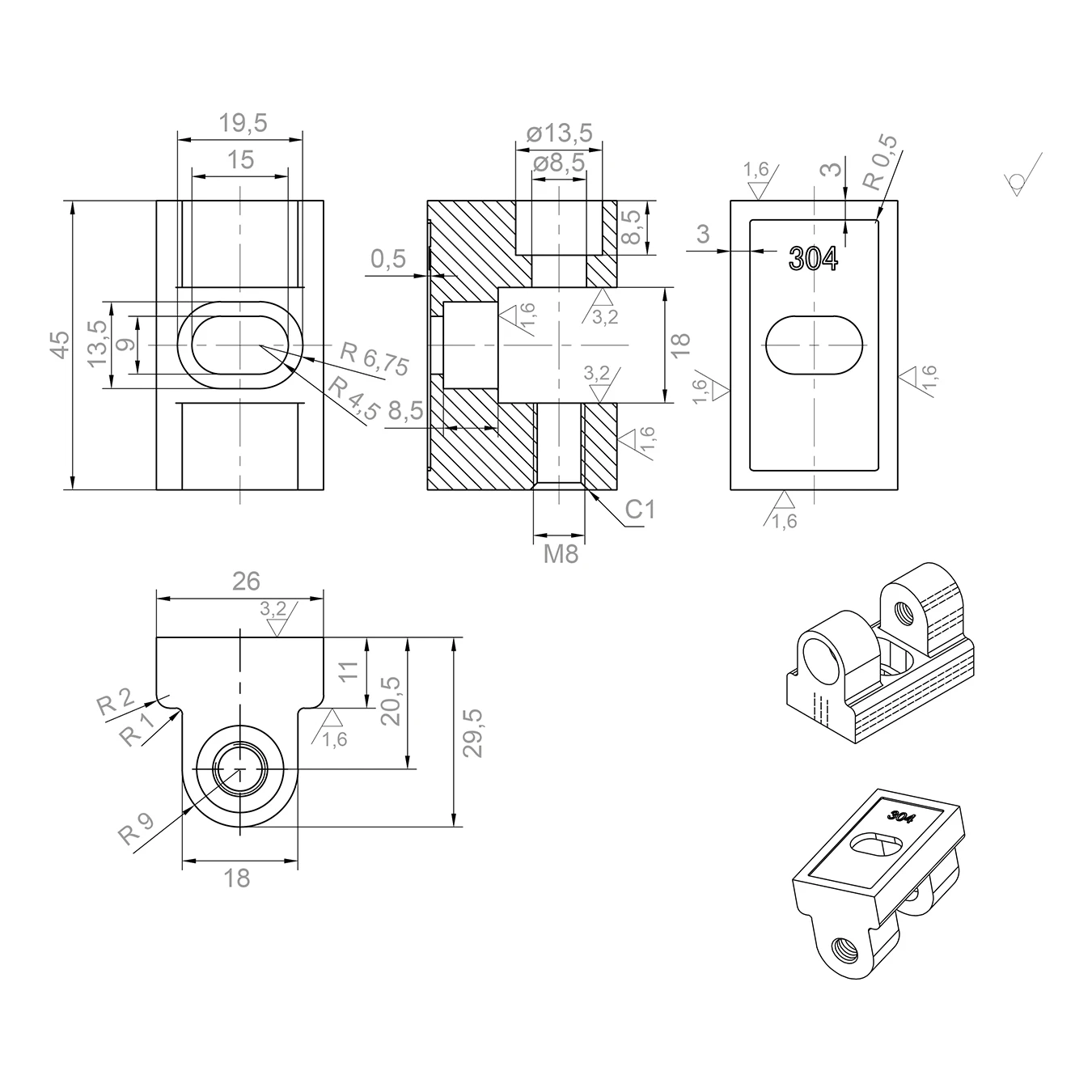

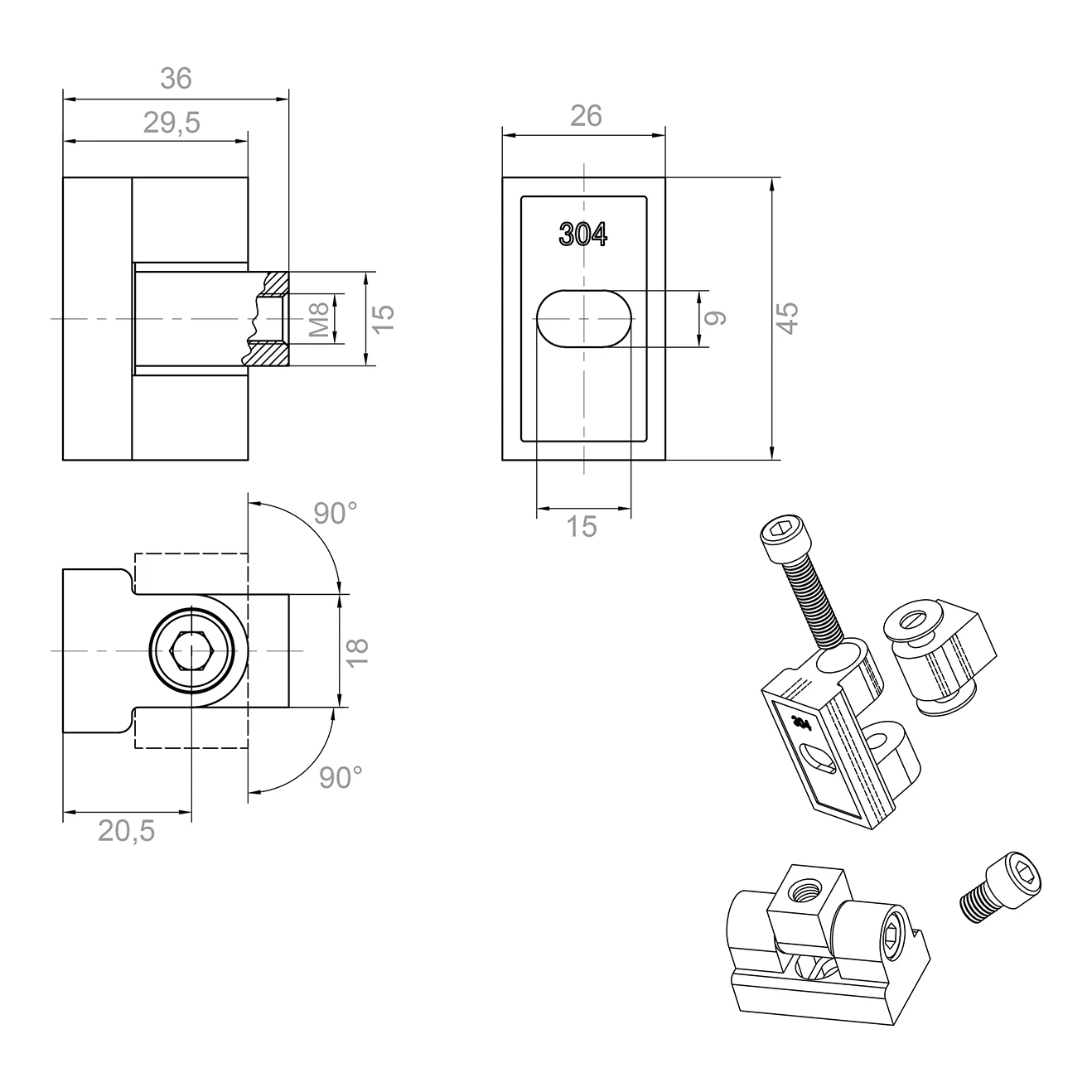

Dessins dimensionnels des éléments
Données techniques
| Matériau | AISI 304 |
| Finition | Satiné |
| Système de montage | Plat |
