Chariot roulant 80 à galets en acier pour portes suspendues
produit indisponible
ajouter à la liste de souhaits
Description
Chariot de roulement pour portails suspendus – 3 galets, rail 80×80 mm, 350 kg
Chariot de roulement pour portails suspendus à trois galets sur roulements — solution fiable pour les systèmes de portails coulissants suspendus. La construction conçue pour une utilisation intensive offre une capacité de charge jusqu'à 350 kg et un fonctionnement fluide même sous de fortes charges. La surface galvanisée protège efficacement contre la corrosion, prolongeant la durée de vie de l'élément dans des conditions atmosphériques variables.
Construction et principe de fonctionnement

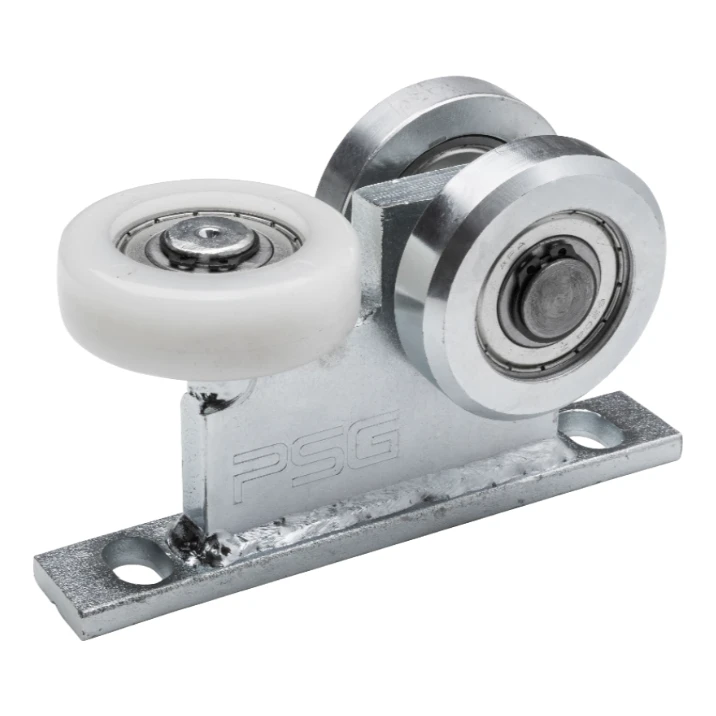

Le chariot est équipé de trois galets sur roulements — deux galets verticaux en acier et un galet horizontal de guidage en matière plastique. Cette configuration assure un guidage stable du portail dans le rail et minimise les résistances au roulement, ce qui se traduit par un fonctionnement silencieux et léger du mécanisme. Les galets en acier reprennent la charge verticale principale, tandis que le galet en plastique assure la fonction de guidage, éliminant les jeux latéraux et les vibrations.
Le chariot est fixé en permanence à la platine de montage percée, ce qui permet une fixation rapide et sûre à la structure du portail. Il est conçu pour fonctionner avec un rail de guidage 80×80×5 mm.

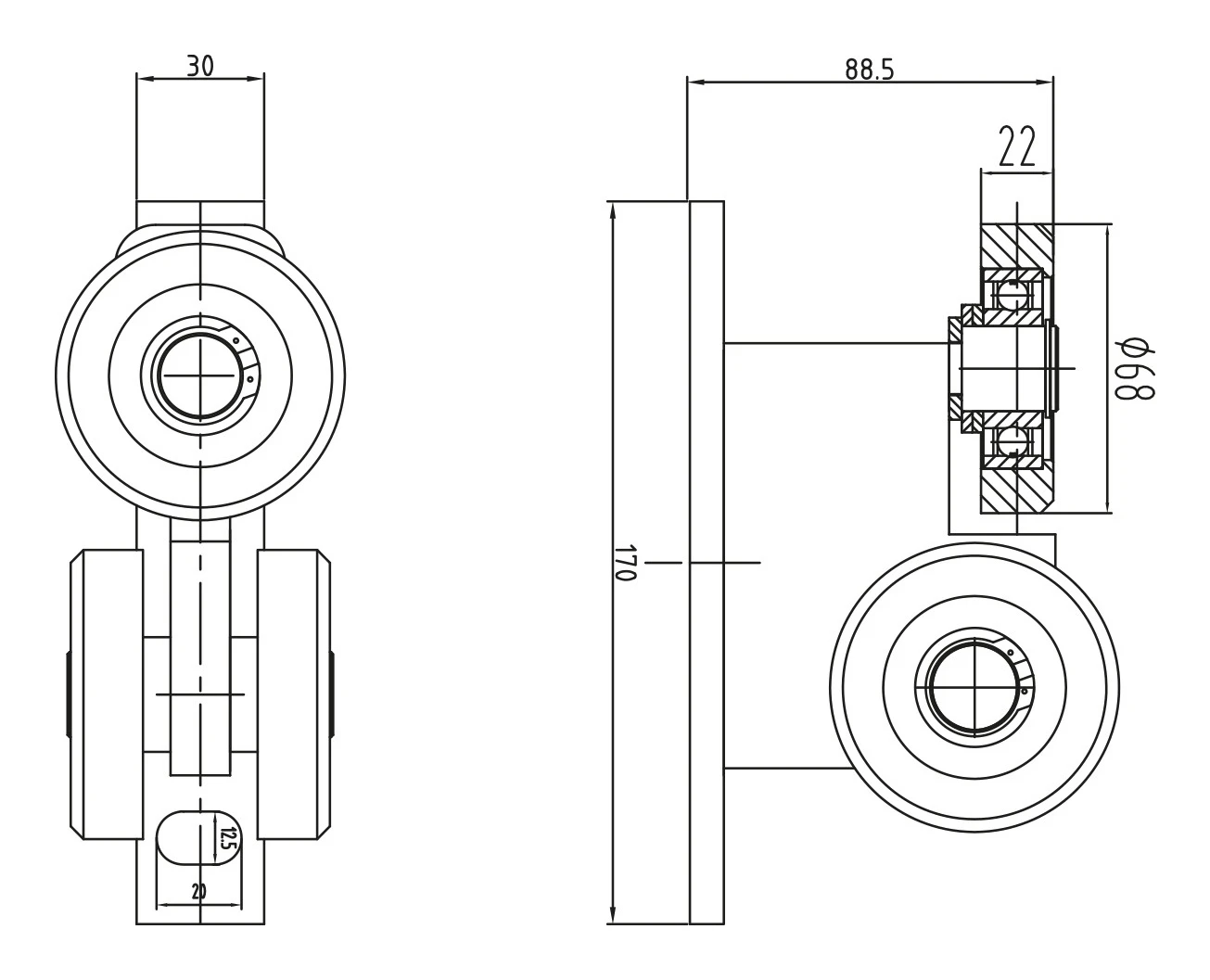

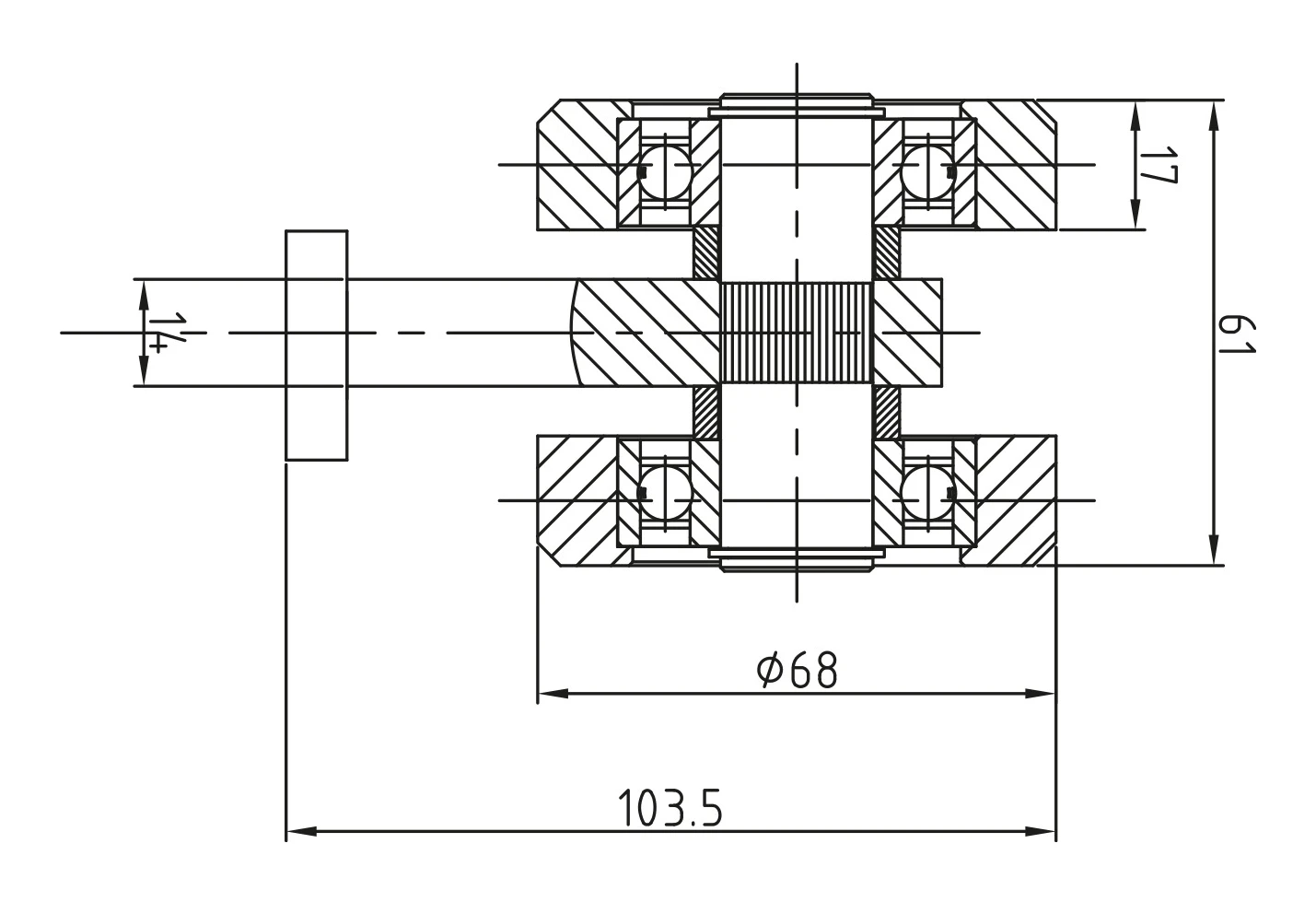

Dimensions et spécifications techniques
- Charge maximale : 350 kg
- Rail de guidage : 80×80×5 mm
- Nombre de galets : 3 (2 galets verticaux en acier + 1 galet horizontal en matière plastique)
- Diamètre des galets : Ø68 mm
- Hauteur totale (H) : 105 mm
- Entraxe des galets : 170 mm
- Profondeur (de la platine au nez du galet) : 88,5 mm
- Largeur de la platine de montage : 30 mm
- Largeur totale : 103,5 mm
- Largeur de la gorge du rail : 22 mm
- Hauteur de la section supérieure : 17 mm
- Hauteur de la section inférieure : 61 mm
- Entraxe des trous de montage sur la platine : 20 mm
- Finition de surface : galvanisé
- Fixation : permanente sur platine
- Poids : 2,13 kg
- Volume : 1386 cm³
- EAN : 5901289674591
Applications
Le chariot est destiné aux systèmes de portails coulissants suspendus dans les bâtiments industriels, les entrepôts, les ateliers et les bâtiments agricoles. La haute capacité de charge de 350 kg permet de l'utiliser aussi bien avec des portails légers en panneaux sandwich qu'avec des structures en acier plus lourdes. La surface galvanisée permet une utilisation dans des environnements exposés à l'humidité et aux variations de température.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Nombre de galets [szt.] | 3 |
| Construction du chariot | Fixe |
| Taille du rail de guidage | 80x80x5 |
| Type de système de roulement | Système suspendu |
| Type de produit | Chariot individuel |
| Charge max. [kg] | 350 |
| Matériau des galets | Acier |
