Chariot de roulement 89x100 mm pour rail 6V.089 de portail coulissant 8 galets en acier
produit indisponible
ajouter à la liste de souhaits
Description

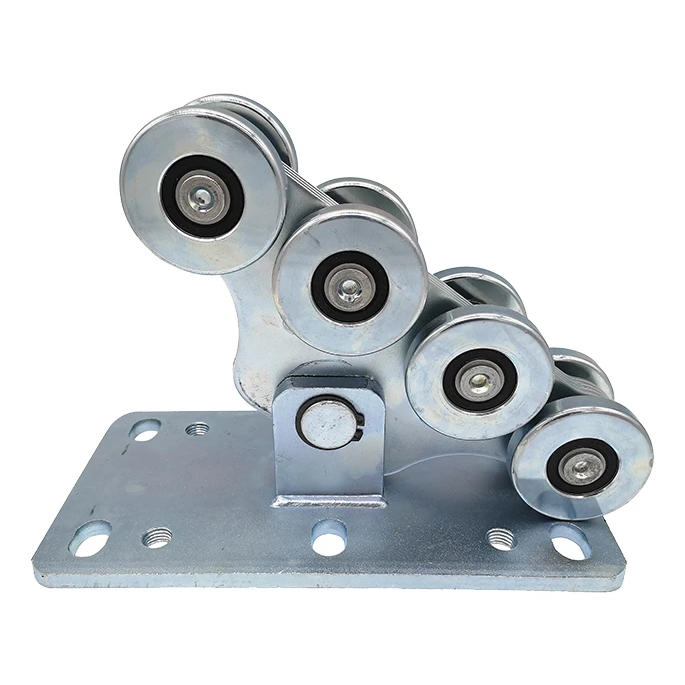

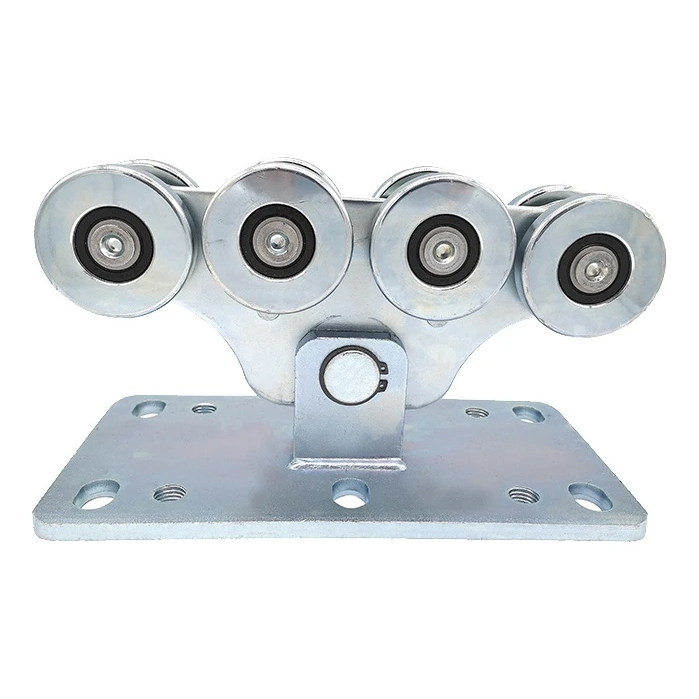

Chariot roulant oscillant à 8 galets pour portail coulissant – galets en acier
Le chariot roulant oscillant à 8 galets est un élément de guidage robuste pour portails coulissants sur rail, compatible avec le rail 6V.089. Sa construction centrale multi-plaques offre une capacité de charge et une stabilité de fonctionnement accrues, tandis que les galets en acier garantissent un guidage fluide du vantail de portail pendant de nombreuses années d'utilisation.
Caractéristiques principales du produit
- Type : chariot roulant oscillant
- Nombre de galets : 8
- Matériau des galets : acier
- Compatibilité : rail 6V.089

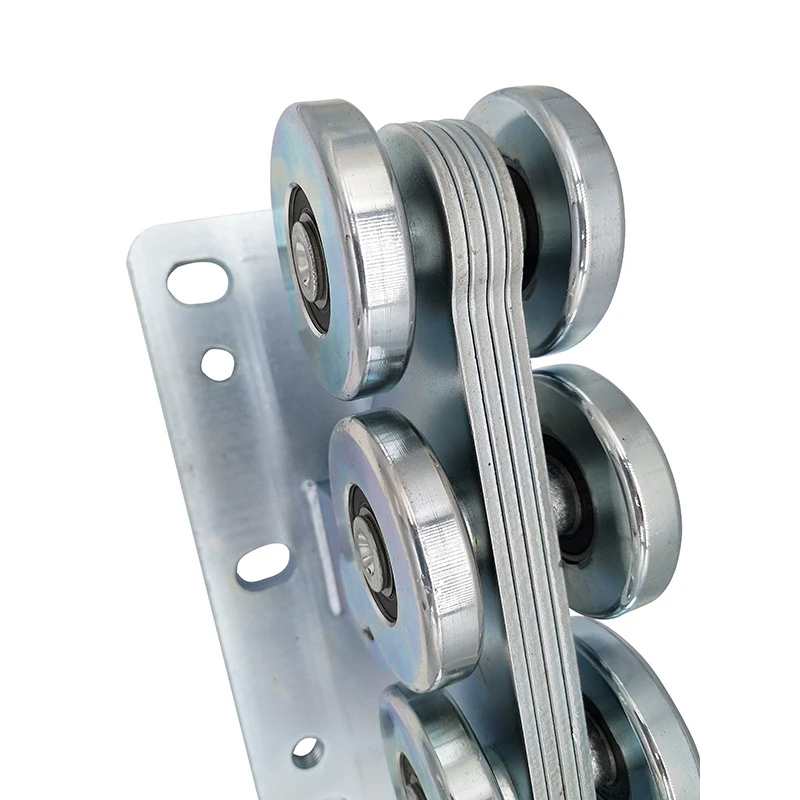

- Construction : multi-plaques (résistance accrue)
- Platine de montage avec trous : 4× M16
- Poids : 11,3 kg
- Hauteur (H) : 169 mm
Durabilité et fiabilité sur le long terme
Le chariot se distingue par sa haute résistance aux chocs mécaniques et aux charges dynamiques. L'élément central multi-plaques réduit les déformations sous forte pression, ce qui garantit un guidage stable même pour les vantaux de portail les plus lourds. Les galets en acier montés sur roulements assurent un fonctionnement silencieux et fluide, minimisant les résistances au roulement et limitant les besoins de maintenance. La construction oscillante compense les éventuels désaxages du rail, protégeant les galets d'une usure irrégulière.

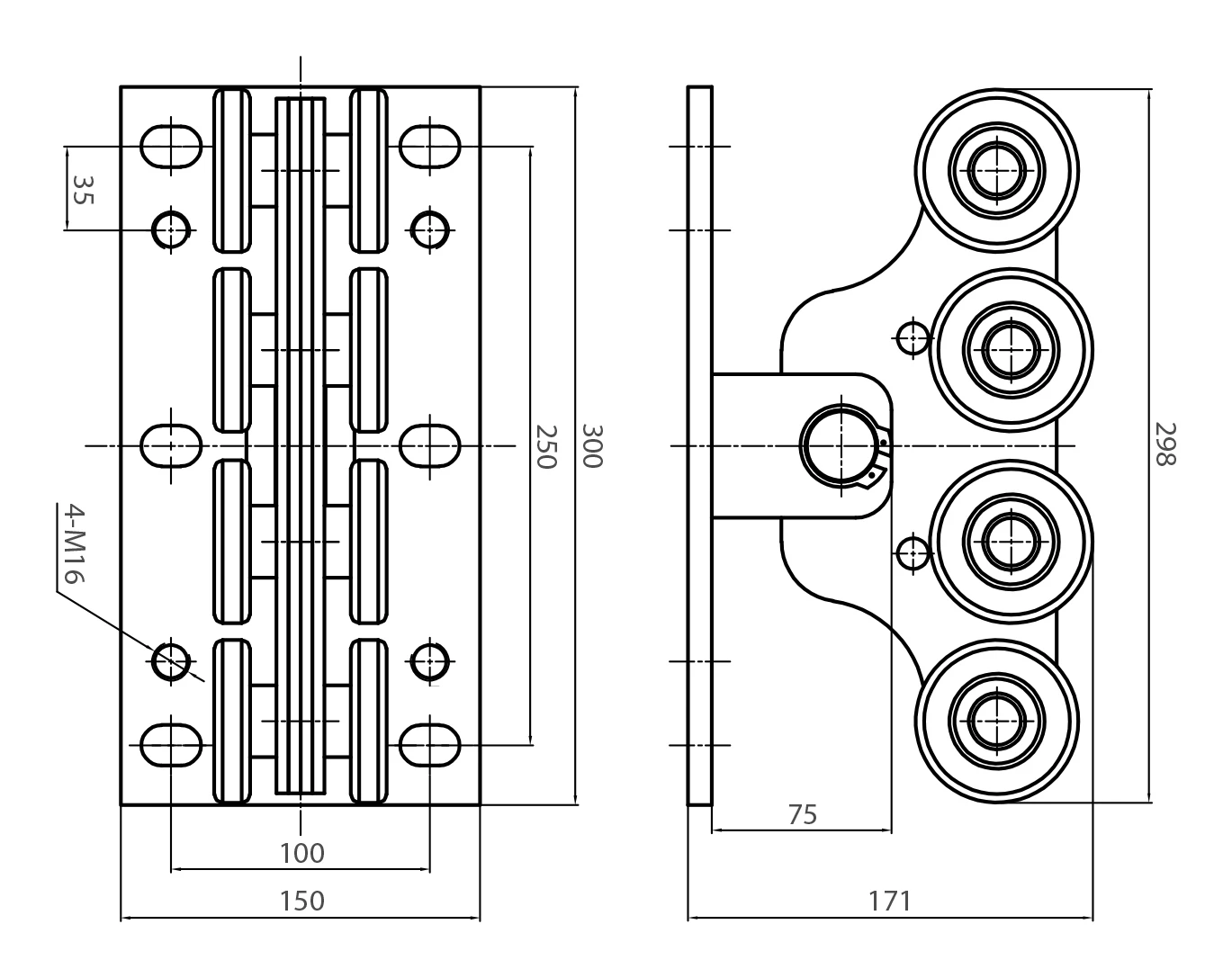

Dimensions hors tout
Le dessin technique présente les dimensions clés du chariot, permettant de planifier précisément le montage dans le caisson du portail :
- Dimensions de la platine de base : 150 × 300 mm
- Entraxe des trous de montage : 100 × 250 mm
- Trous de montage : 4× M16
- Distance des trous au bord : 35 mm
- Largeur totale avec galets : 171 mm
- Hauteur totale (vue de côté) : 298 mm
- Décalage de l'axe des galets par rapport au bord de la platine : 75 mm

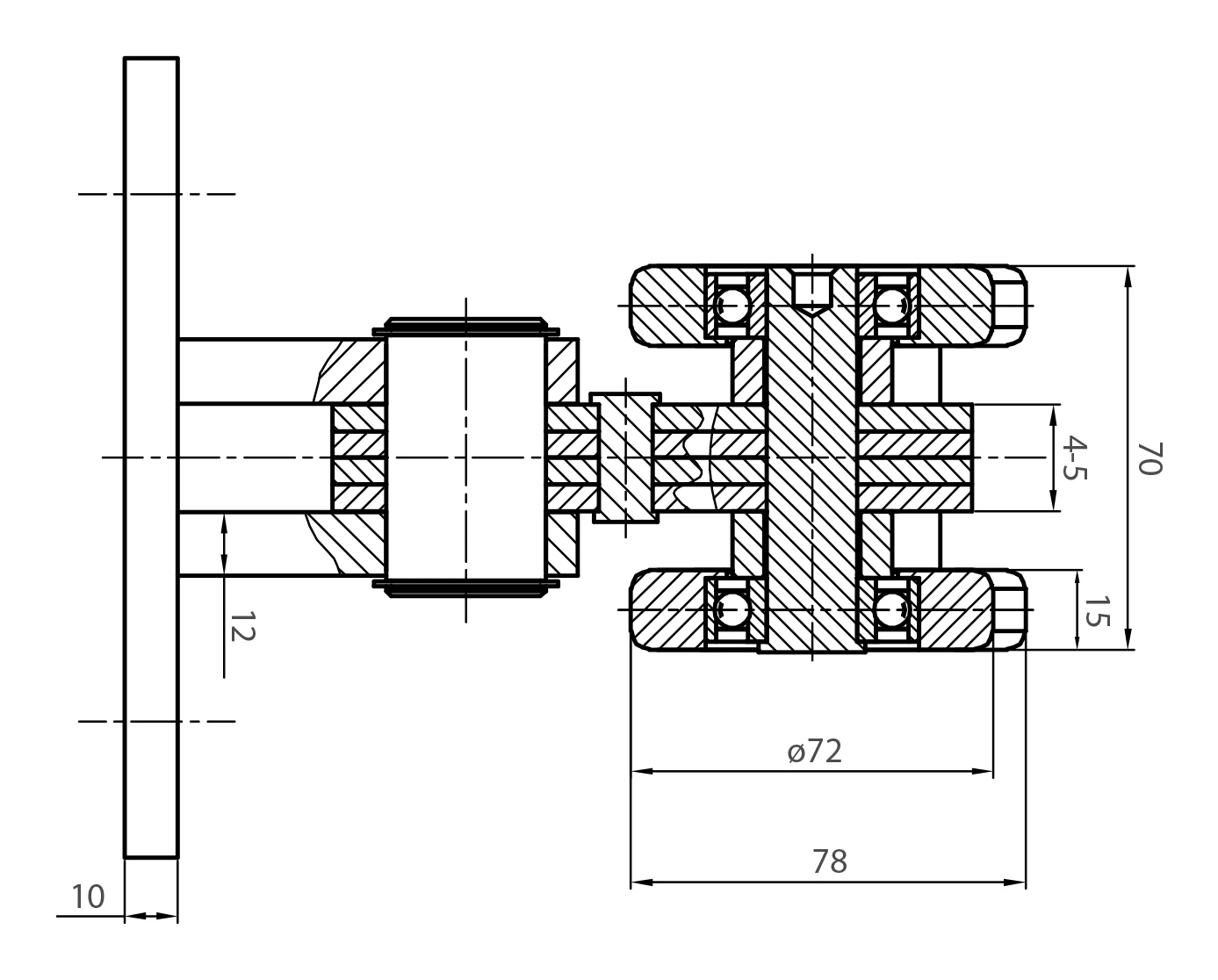

Paramètres des galets et de la coupe transversale
- Diamètre du galet : ø72 mm
- Largeur du galet : 78 mm
- Hauteur de l'ensemble galet : 70 mm
- Fente de guidage du rail : 4–5 mm
- Épaisseur de la platine de base : 10 mm
- Diamètre du roulement : 12 mm
- Jeu inférieur : 15 mm
- Volume : 5243,44 cm³
- EAN : 5903313200240
Le chariot constitue un sous-ensemble prêt à monter qui, une fois fixé au cadre du portail à l'aide de quatre vis M16, est immédiatement opérationnel. Grâce à sa robuste construction en acier et à ses roulements usinés avec précision, le produit garantit une exploitation longue durée sans défaillance, même pour les portails industriels à usage intensif.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Taille du rail de guidage | 100x89x5 |
| Type de système de roulement | Système à roulettes |
| Type de produit | Chariot individuel |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 8 |
| Construction du chariot | Pivotante |
