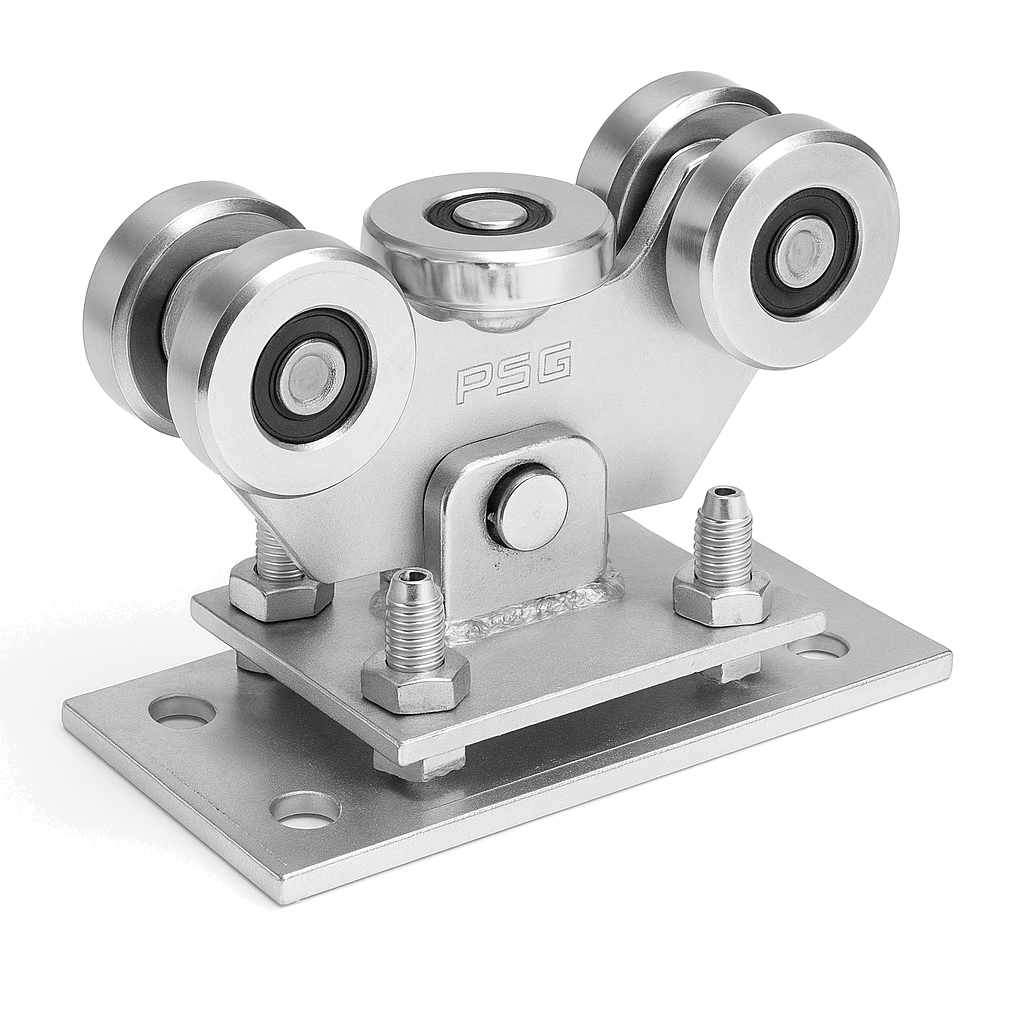

Chariot 70 pour portail coulissant à 5 galets roues en acier
produit indisponible
ajouter à la liste de souhaits
Description
Chariot de roulement à 5 galets pour portails coulissants – rail 70x70 mm, 450 kg
Chariot de roulement à 5 galets pour portails coulissants autoportants – un élément de roulement robuste conçu pour les systèmes de portails professionnels. La construction oscillante avec 5 galets en acier (dont un galet horizontal) assure un déplacement fluide et silencieux du portail, tandis que la liaison avec la base via un pivot permet un ajustement automatique du chariot sur le rail de guidage. Cette solution réduit le temps de montage et élimine la nécessité d'un nivellement précis — idéale pour les équipes d'installation réalisant de nombreux projets.
Construction et fonctionnement
Le chariot est équipé de 5 galets métalliques montés sur roulements à billes, qui assurent une répartition uniforme de la charge sur le rail de guidage. Le galet horizontal stabilise les mouvements latéraux du portail, éliminant les vibrations et les oscillations lors du coulissement. Le mécanisme oscillant (pivot reliant le chariot à la platine de montage) permet une compensation automatique des légères déviations du rail, ce qui facilite considérablement le montage sur un sol irrégulier.
Le réglage en hauteur s'effectue à l'aide de vis de fixation intégrées dans la base, permettant un ajustement précis du niveau du portail après la pose du chariot. La surface de l'ensemble de l'élément est galvanisée, ce qui protège contre la corrosion et garantit une utilisation durable en conditions extérieures.
Caractéristiques techniques
- Nombre de galets : 5 (dont 1 galet horizontal)
- Matériau des galets : acier
- Charge maximale : 450 kg
- Rail compatible : 70×70×4 mm

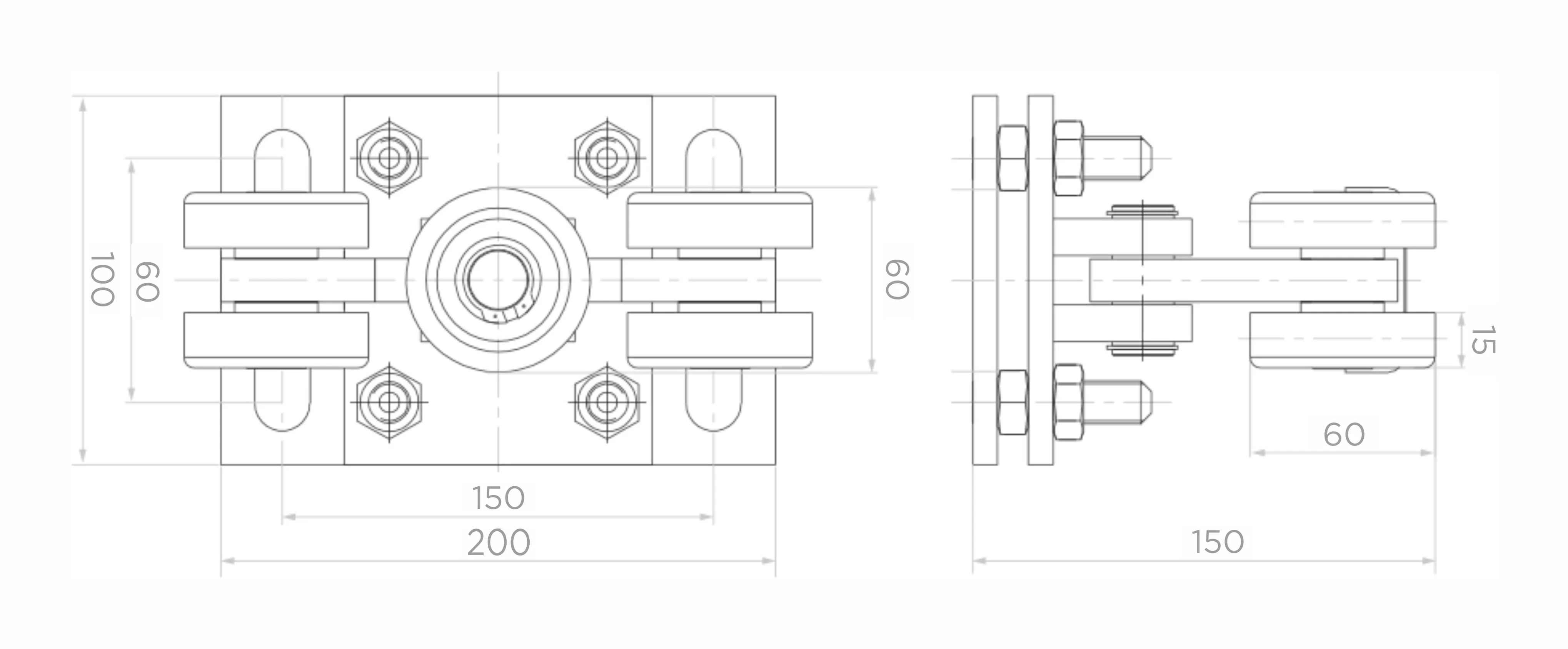

- Hauteur du chariot (H) : 150 mm
- Dimensions de la platine de montage : 200×100 mm
- Entraxe des trous de montage : 150 mm
- Largeur du chariot : 150 mm
- Profondeur du galet : 60 mm
- Finition de surface : galvanisé
- Mécanisme : oscillant (pivot)
- Réglage en hauteur : par vis
- Poids : 4,965 kg
- Volume : 5243,44 cm³
- EAN : 5901289674645
Application
Le chariot est destiné aux portails coulissants autoportants guidés sur rail 70×70×4 mm. La capacité de charge de 450 kg permet la prise en charge de portails de grande masse, utilisés aussi bien dans la construction résidentielle que sur des sites industriels, des entrepôts ou des plateformes logistiques. Pour un système de roulement complet, deux chariots sont nécessaires, montés sur les fondations du portail avec un écartement approprié.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Données techniques
| Construction du chariot | Pivotante |
| Taille du rail de guidage | 70x70x4 |
| Type de système de roulement | Système à roulettes |
| Type de produit | Chariot individuel |
| Charge max. [kg] | 450 |
| Matériau des galets | Acier |
| Nombre de galets [szt.] | 5 |
