Cavalier trapézoïdal biais avec joint EPDM H63 L330 – adaptateur de toiture PV en aluminium
produit indisponible
ajouter à la liste de souhaits
0
Description

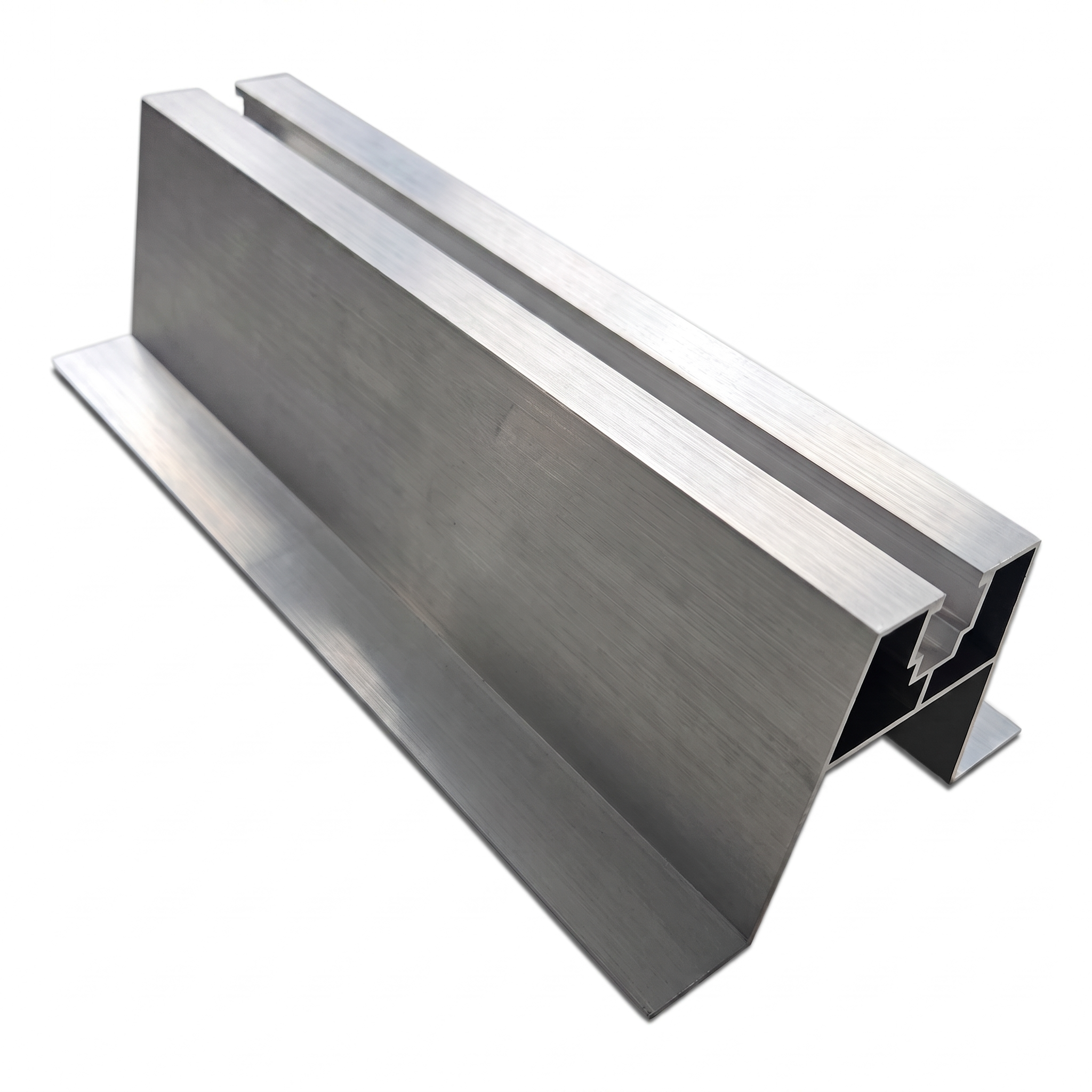

Pont trapézoïdal biais avec joint EPDM H63 L330 – aluminium
Le pont trapézoïdal biais avec joint EPDM est un élément d'entretoise en aluminium destiné au montage de structures photovoltaïques sur toitures recouvertes de bac acier trapézoïdal. La forme biaisée du profil épouse parfaitement la géométrie de l'onde du bac, offrant un appui stable et étanche pour le rail de montage sans nécessiter de cales de nivellement supplémentaires.
Grâce au joint intégré en EPDM, le pont protège efficacement la couverture du toit contre les infiltrations d'eau au niveau du point de fixation. Le joint compense les irrégularités de la surface du bac et amortit les micro-vibrations, ce qui prolonge la durée de vie de l'assemblage et minimise le risque de corrosion au point de contact.
Avantages pour l'équipe de montage
- Géométrie biaisée — profil adapté à l'inclinaison de l'onde du bac trapézoïdal, éliminant la nécessité de découper et de plier des éléments sur le chantier
- Joint EPDM inclus — élément prêt à monter, ne nécessitant pas de commande et de collage séparés des joints
- Aluminium — matériau léger et résistant à la corrosion, facilitant le transport sur le toit et garantissant une durabilité sur plusieurs années
- Poids compact de 0,350 kg — facile à manipuler et à stocker, sans surcharger la structure du toit
Dimensions et caractéristiques techniques
- Longueur (L) : 330 mm
- Hauteur (H) : 63 mm
- Largeur totale de la base : 94,4 mm
- Largeur de la plateforme supérieure : 40 mm
- Épaisseur des parois du profil : 1,2 mm
- Épaisseur des parois du canal de fixation : 1,3 mm
- Largeur du canal supérieur (externe) : 16,3 mm
- Largeur du canal supérieur (interne) : 13,7 mm
- Poids : 0,350 kg
Matériau et finition
- Matériau du profil : aluminium
- Finition : anodisation standard
- Joint : EPDM

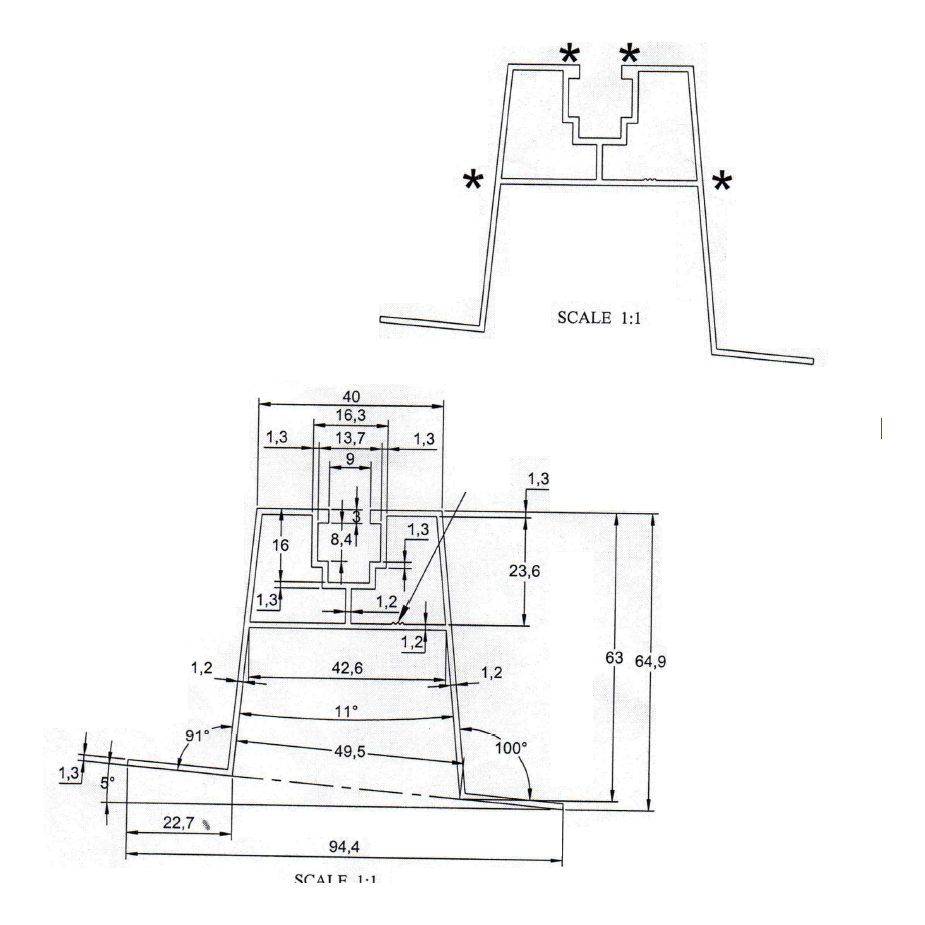

Structure du profil
La section transversale du profil en forme de trapèze comporte deux semelles symétriques qui s'appuient sur la surface du bac de toiture. Les parois latérales se prolongent en une étagère intérieure de renforcement. Dans la partie supérieure du profil se trouve un canal de montage d'une largeur interne de 13,7 mm avec une ouverture de 8,4 mm, permettant la fixation de boulons et de pinces sur les rails porteurs. Les zones marquées d'un astérisque peuvent présenter des traces thermiques (heat lines) apparaissant lors du processus d'extrusion de l'aluminium — cela ne constitue pas un défaut de qualité.
Le pont trapézoïdal biais H63 L330 est un élément intermédiaire fiable entre le bac acier trapézoïdal et la structure photovoltaïque, qui réduit le temps de montage et améliore la qualité de chaque installation en toiture.
