Cavalier trapézoïdal aluminium H40 L330 avec joint EPDM 2 mm pour montage PV
produit indisponible
ajouter à la liste de souhaits
0
Description

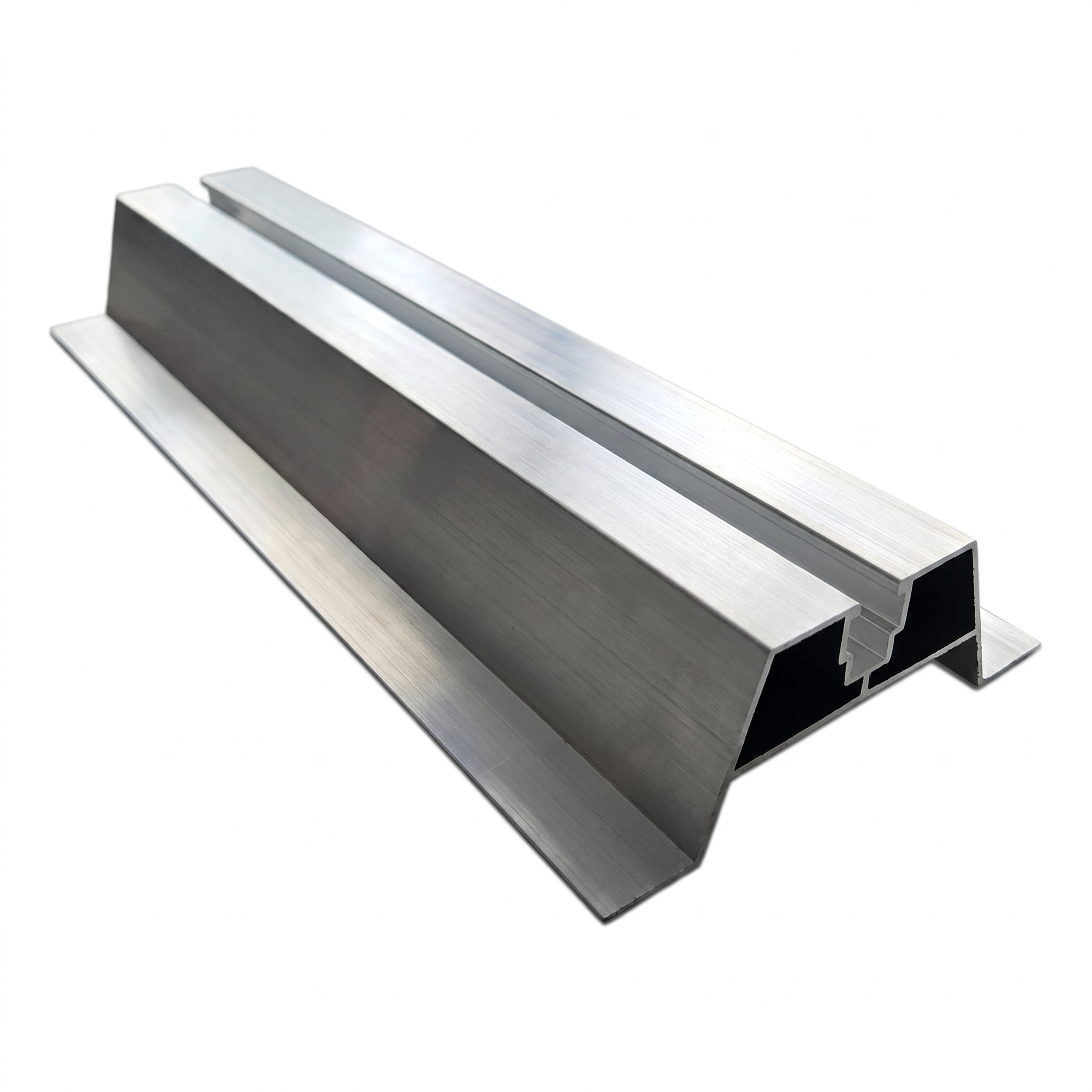

Cavalier trapézoïdal aluminium H40 L330 avec joint EPDM 2 mm pour montage PV
Cavalier trapézoïdal aluminium avec joint EPDM est un adaptateur de toiture professionnel conçu pour le montage de structures photovoltaïques sur des bacs acier trapézoïdaux. Grâce à son profil d'une hauteur de 40 mm, le cavalier épouse parfaitement la forme de l'onde du bac, offrant une base stable et étanche pour les rails de montage PV. Livré avec une semelle en caoutchouc EPDM d'épaisseur 2 mm, qui amortit les vibrations, compense les irrégularités et protège le revêtement du bac contre les dommages.
Principaux avantages pour l'installateur
- Canal de montage intégré – permet la fixation rapide des rails à l'aide de boulons coulissants sans éléments supplémentaires
- Anodisation standard – protection anticorrosion durable de l'aluminium garantissant une résistance aux intempéries sur de nombreuses années
- Joint EPDM 2 mm inclus – élimine le contact galvanique entre l'aluminium et le bac acier et assure l'étanchéité de la liaison
- Poids de seulement 0,315 kg – ne surcharge pas la structure du toit et facilite le transport sur le chantier

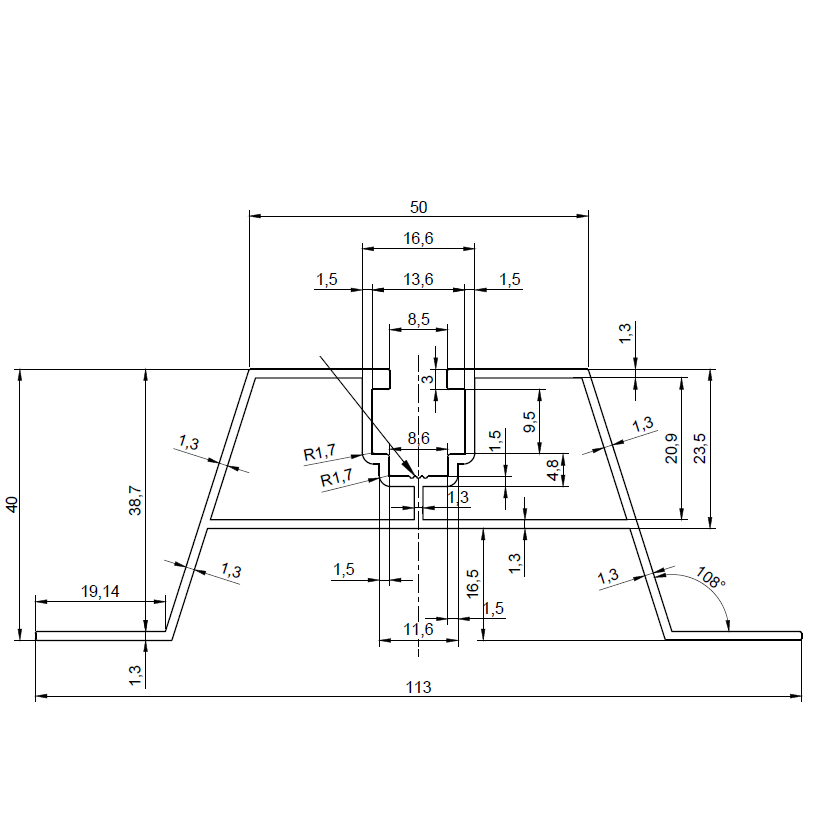

Dimensions et paramètres du profil (section transversale)
- Longueur du cavalier : 330 mm
- Hauteur totale du profil : 40 mm
- Largeur supérieure (tête) : 50 mm
- Largeur totale à la base : 113 mm
- Largeur des ailes latérales : 19,4 mm (gauche et droite)
- Épaisseur des parois latérales : 1,3 mm
- Épaisseur des parois supérieures : 1,3 mm
- Canal de montage – ouverture : 8,5 mm, largeur intérieure : 13,6 mm
Données générales
- Matériau du profil : aluminium avec anodisation standard
- Joint : EPDM 2 mm
- Poids : 0,315 kg
- Dimensions hors tout : 330 × 113 × 40 mm (L × l × H)
Le cavalier trapézoïdal est un élément indispensable du système de montage PV sur les toitures en bac acier trapézoïdal. Sa construction symétrique avec traverse intérieure de renforcement assure une répartition uniforme des charges de la rail de montage vers l'onde du bac. Les zones indiquées sur le dessin peuvent présenter des traces thermiques issues du processus d'extrusion – il s'agit d'une caractéristique normale de fabrication qui ne réduit pas les propriétés mécaniques du profil.
