Cavalier trapézoïdal aluminium H100 L330 avec joint EPDM 2 mm pour montage PV
produit indisponible
ajouter à la liste de souhaits
0
Description

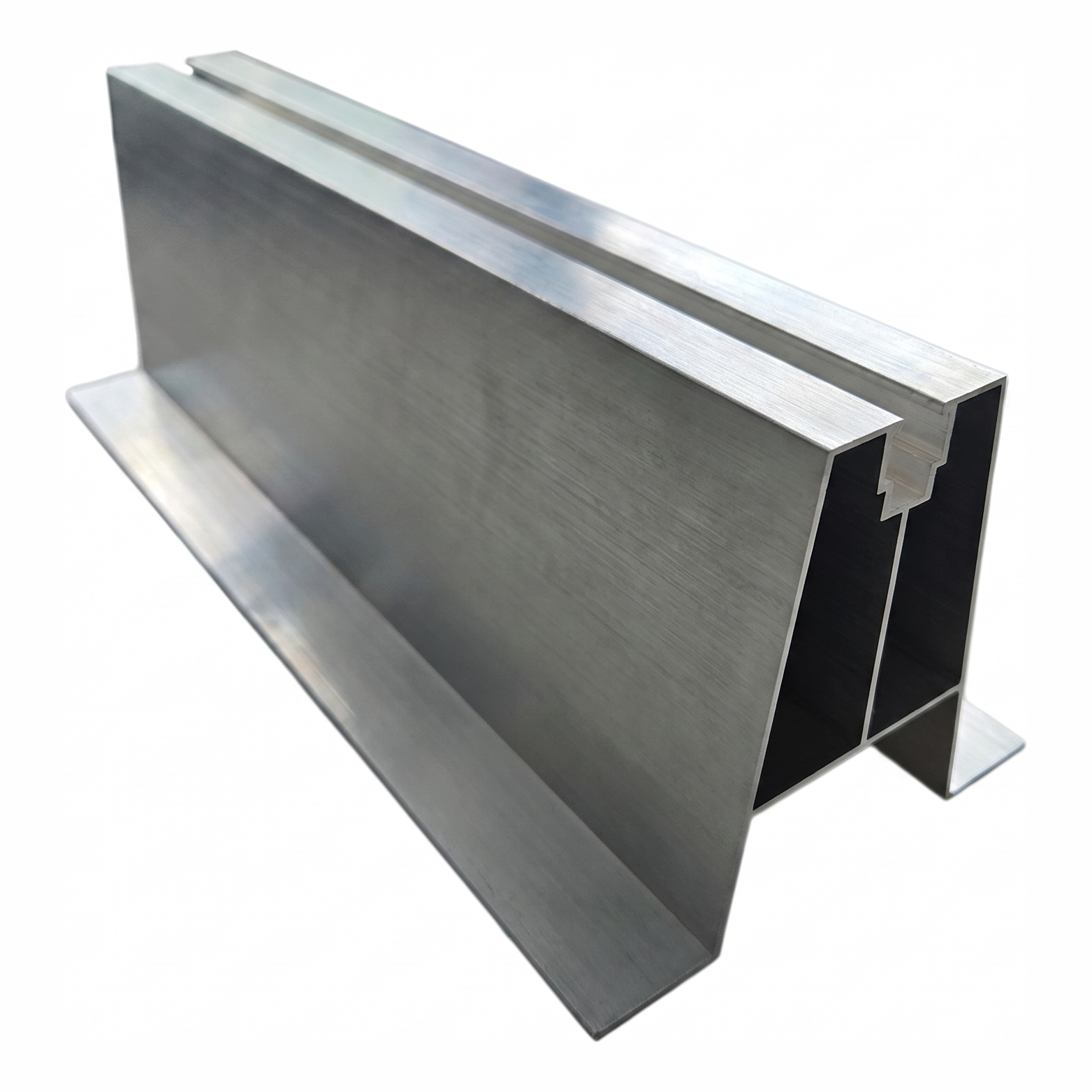

Pont trapézoïdal aluminium H100 L330 avec joint EPDM 2 mm pour montage PV
Le pont trapézoïdal aluminium H100 L330 est un adaptateur de toiture prêt à l'emploi conçu pour la fixation de structures photovoltaïques sur des toits couverts de tôle trapézoïdale. Grâce au joint EPDM d'épaisseur 2 mm intégré en usine, le pont assure une adhérence étanche à l'ondulation de la tôle, éliminant ainsi la nécessité d'un étanchéisation supplémentaire et accélérant considérablement la pose.
Le profil est fabriqué en aluminium avec une finition anodisée standard, garantissant une haute résistance à la corrosion et une durabilité à long terme en conditions extérieures. La forme trapézoïdale de la section transversale reproduit parfaitement la géométrie des tôles de toiture courantes — le pont repose de façon stable sur les crêtes des ondulations, transmettant les charges de manière uniforme à la sous-structure du toit.
La partie supérieure du profil est équipée d'un canal de montage d'une largeur d'ouverture de 9 mm et d'une profondeur de 16 mm, permettant la fixation rapide de rails de montage ou de pinces à l'aide de boulons en crochet ou d'écrous en T. Cette solution permet un positionnement flexible des éléments de la structure PV sans nécessiter de perçage de trous supplémentaires.

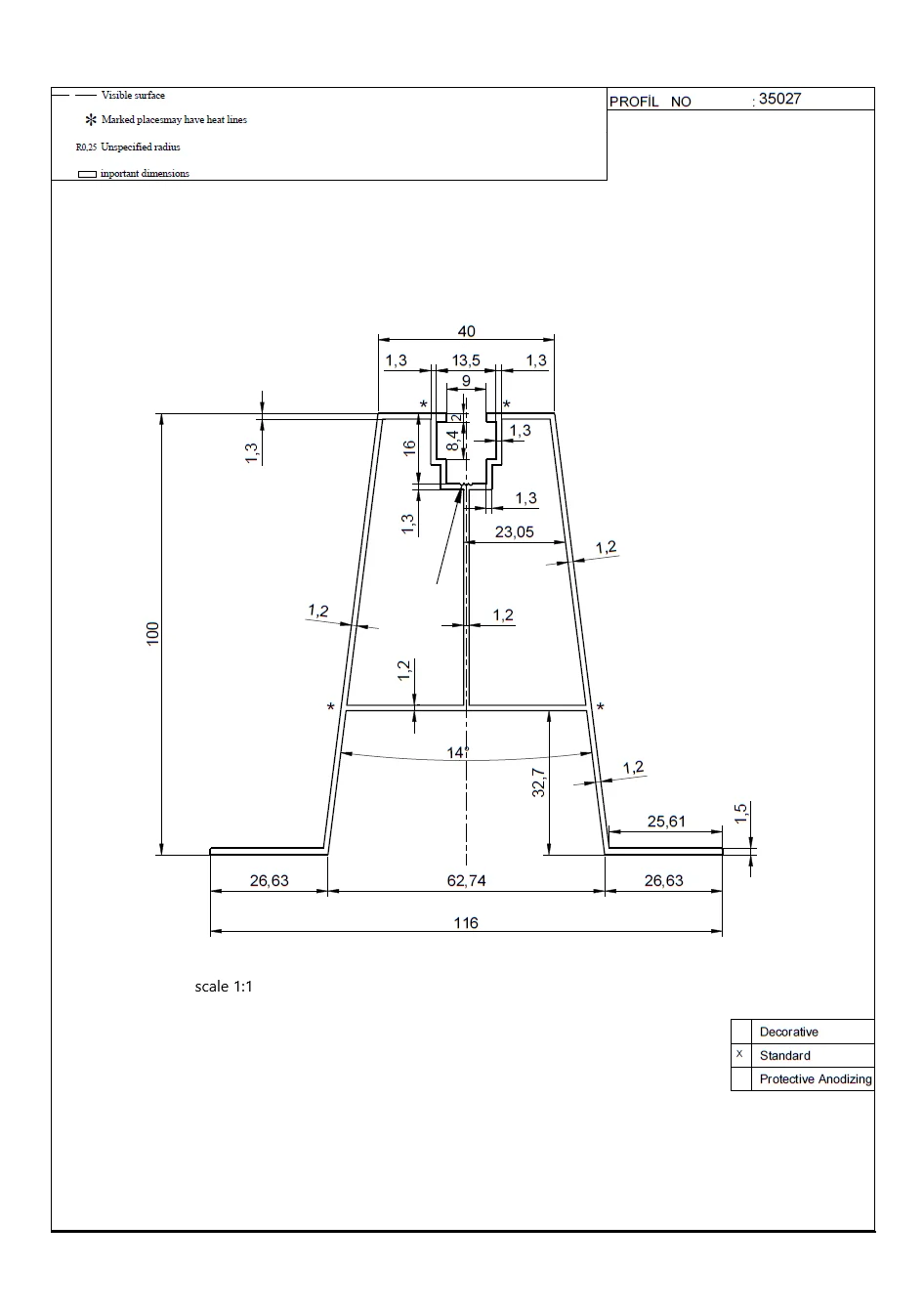

Dimensions et géométrie du profil
- Longueur du pont : 330 mm
- Hauteur totale : 100 mm
- Largeur totale de la base : 116 mm
- Largeur de la plateforme supérieure : 40 mm
- Largeur intérieure de la base : 62,74 mm
- Largeur des ailes latérales : 26,63 mm (chacune)
- Angle d'inclinaison des parois latérales : 14°
Canal de montage (partie supérieure du profil)
- Largeur de l'ouverture d'entrée : 9 mm
- Largeur intérieure du canal : 13,5 mm
- Profondeur du canal : 16 mm
- Profondeur de la chambre inférieure du canal : 8,4 mm
- Épaisseur de la lèvre du canal : 2 mm
Épaisseurs des parois et construction
- Épaisseur des parois latérales : 1,2 mm
- Épaisseur de la traverse intérieure : 1,2 mm
- Épaisseur des parois de la plateforme supérieure : 1,3 mm
- Épaisseur de la semelle de base : 1,5 mm
- Rayon non défini : R0,25 mm
- Hauteur jusqu'à la traverse intérieure : 32,7 mm
Paramètres du produit
- Matériau du profil : aluminium (anodisation standard)
- Joint : EPDM 2 mm
- Poids : 0,438 kg
- Dimensions hors tout : L 330 × H 100 mm
Le pont trapézoïdal est un élément indispensable reliant la tôle de toiture à la structure porteuse des panneaux PV. Grâce au joint EPDM, il protège la couverture du toit contre la pénétration d'eau aux points de fixation, tandis que la construction en aluminium n'alourdit pas significativement le toit. La géométrie universelle du profil le rend compatible avec les tôles trapézoïdales les plus couramment utilisées dans la construction industrielle et logistique.
