Câble pour installations photovoltaïques H1Z2Z2-K classe D 10mm rouge
produit indisponible
ajouter à la liste de souhaits
Description

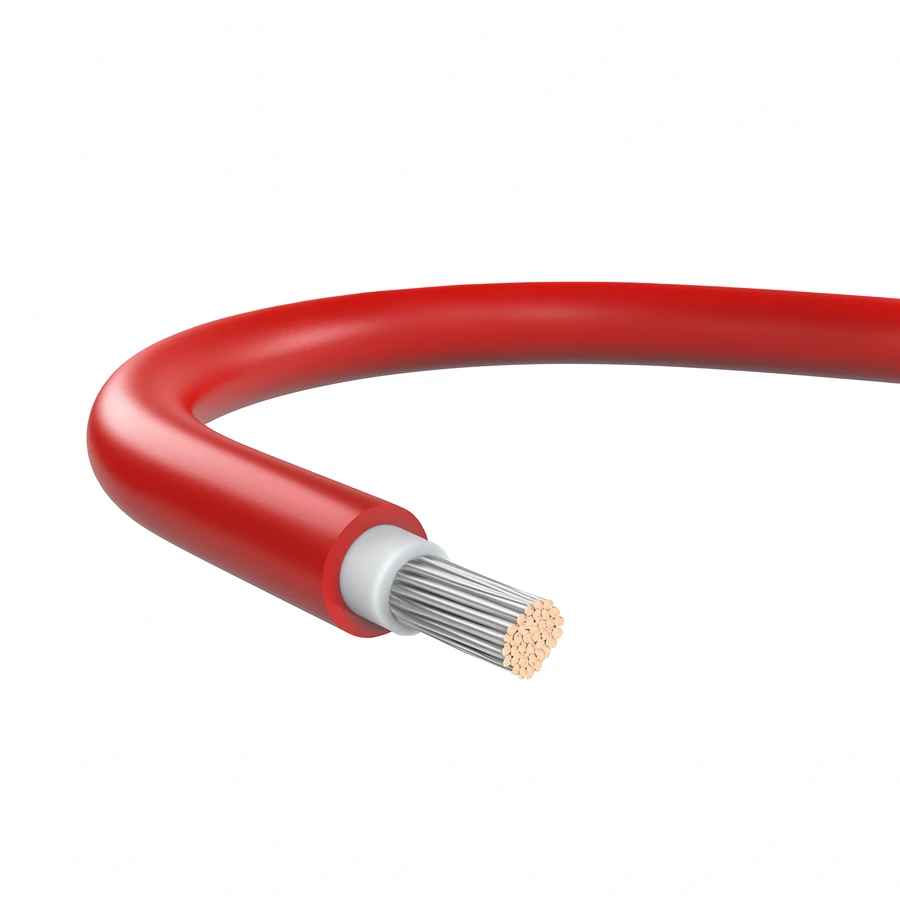

Câble solaire H1Z2Z2-K 1x10 mm2 rouge – classe Dca (CPR)
Le câble photovoltaïque H1Z2Z2-K 1x10 mm2 de couleur rouge est un élément fiable de toute installation PV. Grâce à son âme en cuivre étamé de section 10 mm2, il garantit de faibles pertes de transmission même sur de longues distances de câblage – des strings de modules jusqu'à l'onduleur.
Câble fabriqué conformément à la norme PN-EN 50618:2015-03 et classé Dca dans le cadre du règlement CPR, ce qui permet de l'utiliser aussi bien dans les installations en toiture que dans les centrales solaires au sol de grande envergure.

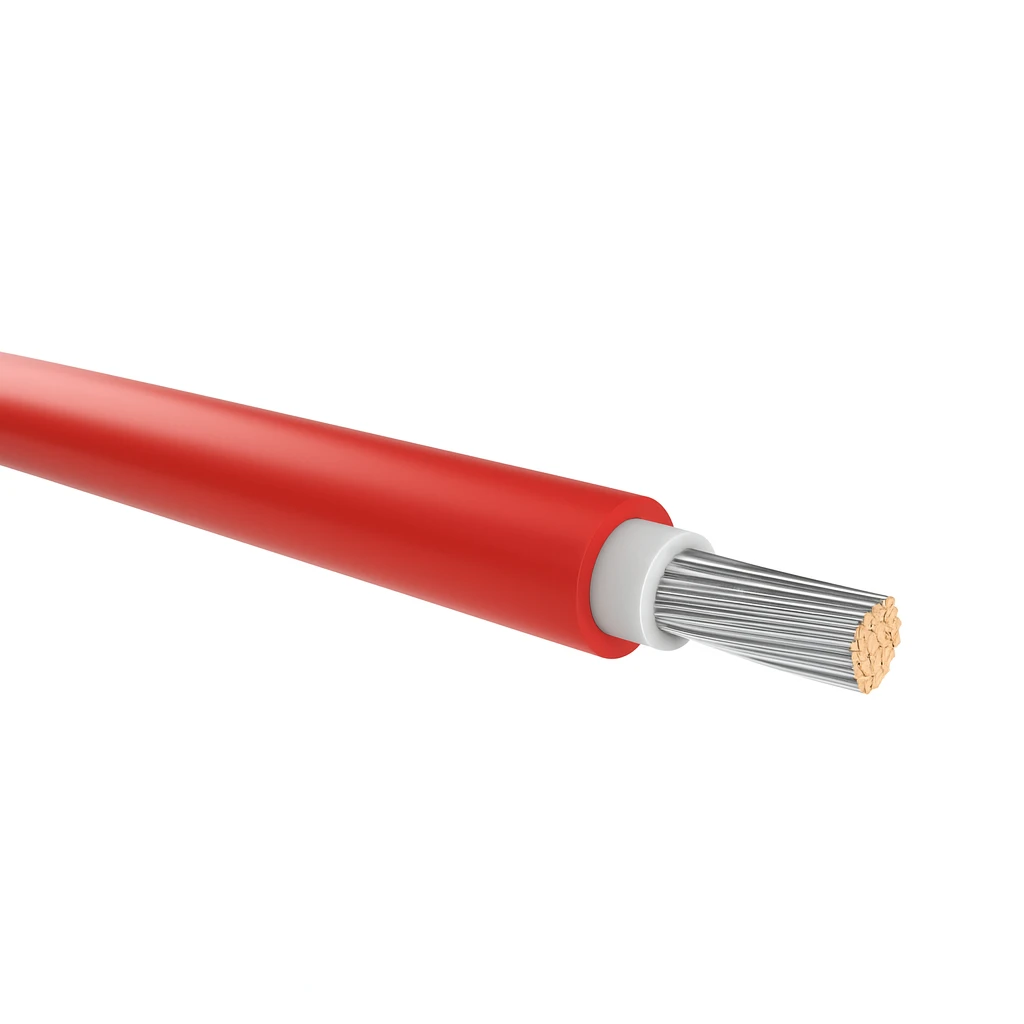

Construction du câble
- Âme : cuivre multibrins étamé, classe 5 selon PN-EN 60228 / DIN VDE 0295
- Isolation : matériau réticulé sans halogène, couleur blanche
- Gaine extérieure : matériau réticulé sans halogène, couleur rouge
- Diamètre extérieur maximal : 8,8 mm
- Résistance d'isolation min. à 20°C : 420 MΩ·km
Paramètres électriques
- Tension nominale AC : U0/U = 1,0/1,0 kV
- Tension de service DC : 1,5 kV (1,8 kV) selon EN 50618
- Tension d'essai : 6 500 V AC (50 Hz)
- Température de court-circuit : +250°C (max. 5 s)
Conditions de fonctionnement et durabilité
- Température de fonctionnement : de -40°C à +90°C (jusqu'à +120°C pendant 20 000 h)
- Température minimale de pose : -25°C
- Rayon de courbure min. : 4 × diamètre extérieur
- Résistance aux UV, à l'ozone et aux conditions atmosphériques : conforme à EN 50618
- Résistance accrue à l'hydrolyse, à l'ammoniac, aux acides et aux bases
- Possibilité de pose en terre : confirmée par les essais selon UL 854 (Impact-Resistance et Crushing-Resistance)
- Durée de vie prévue : 25 ans
Sécurité incendie
Le câble répond aux exigences de résistance au feu selon EN 60332-1 et IEC 60332-1. Lors de la combustion, il ne dégage pas de fumées agressives (conformité avec PN-EN 61034-2 et PN-EN 60754-2), ce qui est essentiel dans les installations en toiture et à l'intérieur des bâtiments. Classification de réaction au feu : Dca selon PN-EN 50575 (CPR).
Application
Le câble H1Z2Z2-K 10 mm2 est destiné aux connexions entre modules photovoltaïques, strings de modules ainsi qu'aux chemins de câbles menant à l'onduleur. La section de 10 mm2 est particulièrement adaptée aux longues distances et aux courants de service élevés. La couleur rouge facilite l'identification du pôle positif (+) dans l'installation DC.
Options supplémentaires : version disponible avec écran en fils CuSn et armature en fils d'acier FeZn. Il existe également la possibilité d'appliquer un agent anti-rongeurs dans l'isolation, empêchant les dommages causés par les rongeurs et les termites.
Câble coupé sur mesure – information importante avant l'achat
Ce câble est vendu au mètre : nous le coupons sur le touret ou la couronne exactement à la longueur indiquée dans votre commande, afin que vous ne payiez que ce dont vous avez réellement besoin. Une longueur préparée selon vos spécifications constitue un bien confectionné sur commande ; elle ne peut donc pas être retournée – y compris au titre du droit de rétractation applicable aux contrats conclus à distance. Avant de passer commande, veuillez vérifier attentivement la longueur et la section nécessaires.
Cela ne limite en rien vos droits en matière de garantie : si le câble présente un défaut, ou si la longueur ou la section livrée ne correspond pas à votre commande, signalez-le-nous – nous traiterons votre réclamation selon les règles générales.
Données techniques
| Application | Solaire DC |
| Section [mm²] | 10 |
| Couleur | Rouge |
| Matériau conducteur | Cuivre |
| Classe CPR | D |
| Protection anti-rongeurs | Non |
| Type de câble | H1Z2Z2-K |
| Marque | MG WIRES |
