Butoir PSG pour rail de portails suspendus 6V.046 – limiteur de chariot roulant
produit indisponible
ajouter à la liste de souhaits
Description
Butoir PSG pour rail de portails suspendus 6V.046 – limiteur de chariot roulant
Le butoir pour rail de portails suspendus PSG est un limiteur robuste monté sur la section terminale du rail de guidage 50×46×2 mm. Il protège le chariot contre la chute du rail et atténue efficacement les chocs lors de l'arrivée du portail en position d'arrêt. Grâce au réglage par vis, il est possible de positionner précisément le butoir sur le rail, facilitant ainsi l'étalonnage des points extrêmes d'ouverture et de fermeture du portail.

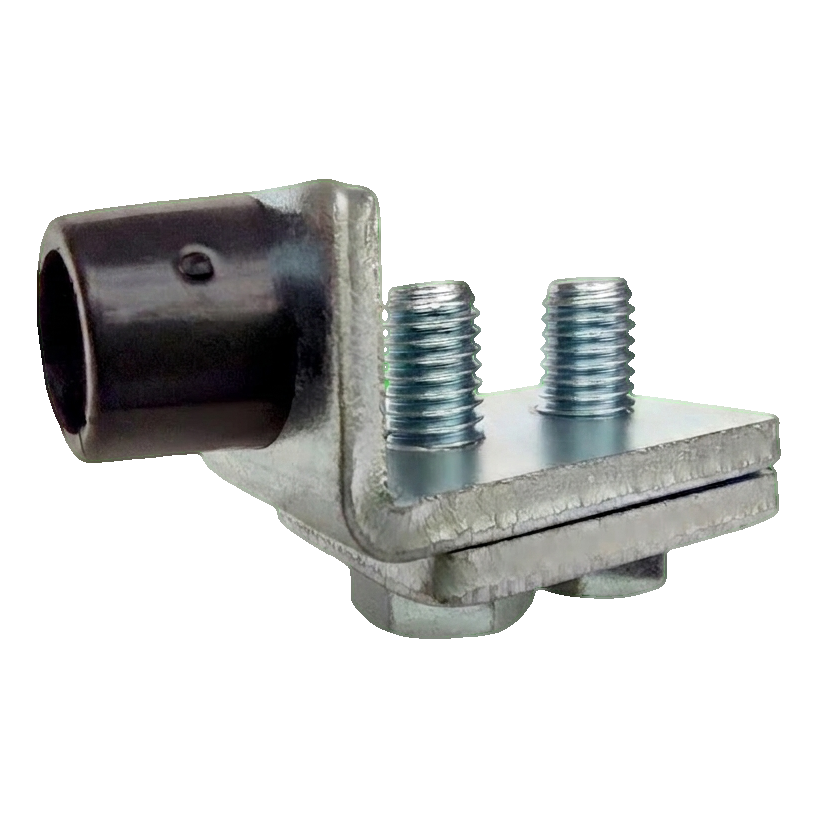

Construction et principe de fonctionnement
Le corps du butoir a la forme d'une cornière avec système de serrage — deux vis pressent la plaque inférieure, permettant une fixation sûre sur le profilé du rail. L'amortisseur en nylon noir amortit les chocs du chariot roulant, protégeant à la fois le chariot lui-même et le mécanisme du portail contre les dommages. Tout l'élément métallique est entièrement galvanisé, ce qui assure une haute résistance à la corrosion — même dans les conditions extérieures et dans les environnements à humidité élevée.

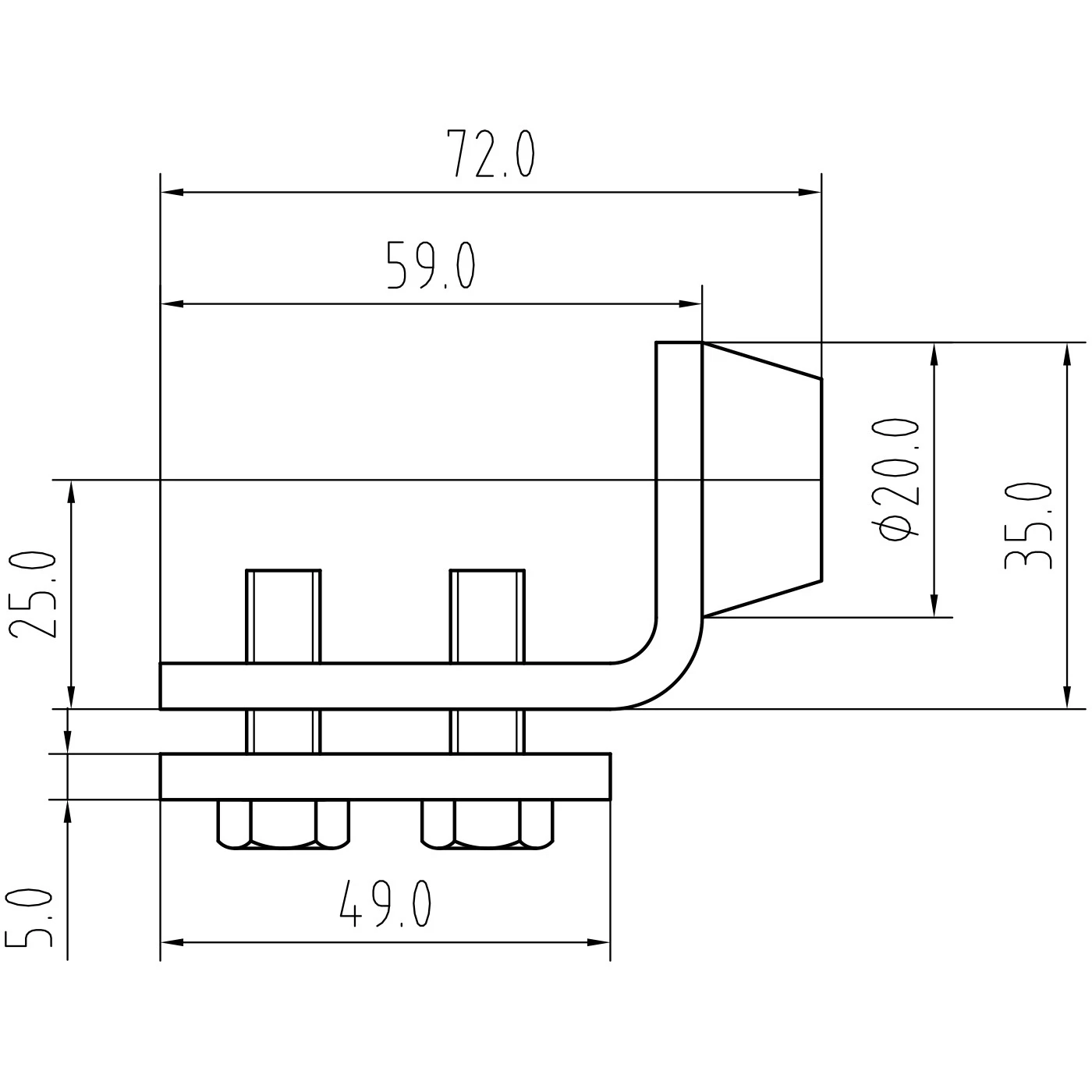

Dimensions et données techniques
- Longueur totale (avec amortisseur) : 72 mm
- Longueur de la cornière métallique : 59 mm
- Longueur de la plaque de serrage : 49 mm
- Hauteur totale : 35 mm
- Hauteur du bras vertical : 25 mm
- Fente de serrage (pour profilé de rail) : 5 mm
- Diamètre de l'amortisseur en nylon : Ø20 mm
- Compatibilité : rail 50×46×2 mm
- Matériau du corps : acier galvanisé
- Matériau de l'amortisseur : nylon noir
- Poids : 0,24 kg
- EAN : 5903313203623
Avantages pour l'installateur
- Montage rapide — le serrage par vis permet d'installer le butoir sans perçage ni soudage
- Réglage de position — les vis permettent de déplacer le butoir le long du rail et de régler précisément le point d'arrêt
- Protection du chariot — l'amortisseur en nylon absorbe l'énergie de l'impact, prolongeant la durée de vie des chariots roulants
- Durabilité — la galvanisation complète protège contre la corrosion, et l'amortisseur en nylon ne se fissure pas sous l'effet d'impacts répétés
Le butoir PSG est dédié aux systèmes de portails suspendus sur rails de guidage. Monté par paires — aux deux extrémités du rail — il assure une protection complète des positions extrêmes du portail et protège le mécanisme roulant contre les dommages.
Données techniques
| Matériau | Acier |
