Ancre annulaire à expansion Dromet PSRe M8x90/20 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Cheville d'ancrage à anneau expansible Dromet PSRe M8x90/20 zinguée pour béton
La cheville d'ancrage à anneau expansible Dromet PSRe M8x90/20 est une solution éprouvée pour la fixation durable de structures dans des supports en béton. Conçue pour le montage professionnel de profilés, de structures métalliques, de caillebotis, de garde-corps, de machines et d'autres éléments d'équipement. Grâce à son Agrément Technique Européen ETA 05/0242, son certificat CE ainsi que l'agrément national AT-15-7574/2008, elle garantit la conformité aux normes de construction et une pleine responsabilité de conception.
Construction et matériau
La cheville PSRe possède une construction annulaire assurant une expansion uniforme dans le trou de montage et une capacité de charge élevée de l'ancrage. Fabriquée en acier de construction avec une protection anticorrosion sous forme de zingage électrolytique. L'écrou et la rondelle sont inclus — la cheville est prête à être montée immédiatement sans qu'il soit nécessaire d'acheter des éléments supplémentaires.
Application
Cheville destinée à la fixation dans des supports en béton non fissuré de classe minimale B20 (C16/20), en pierre naturelle à structure compacte ainsi qu'en brique pleine. Idéale pour l'installation de structures porteuses pour panneaux photovoltaïques, le montage de rails de fixation, la fixation de poteaux de garde-corps, la fondation d'équipements et toutes les liaisons nécessitant une capacité de charge élevée et une certification.
Dimensions et caractéristiques techniques
- Désignation : PSRe 8x90/20
- Filetage : M8
- Diamètre de perçage (Ø) : 8 mm
- Longueur totale (L) : 90 mm
- Épaisseur de l'élément à fixer (E) : 20 mm
- Profondeur d'ancrage (F) : 65 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,034 kg
- EAN : 5907518688612
- Unité de vente : pièce

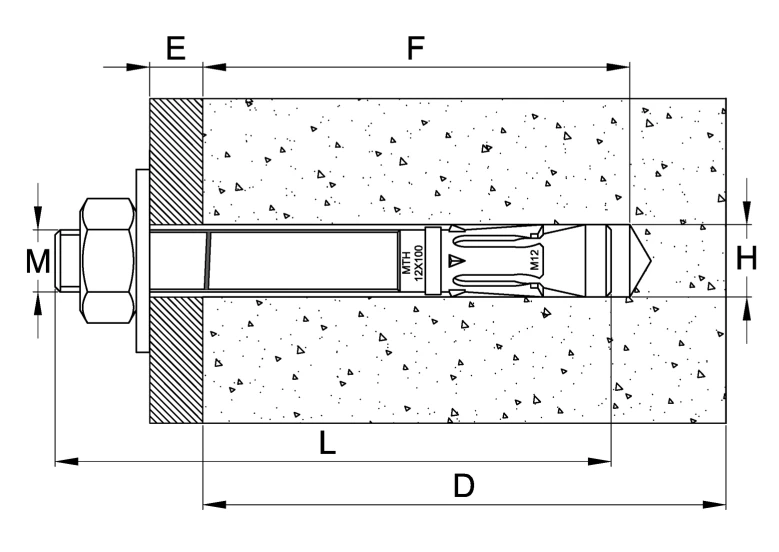

Indications dimensionnelles sur le schéma : M — filetage, E — épaisseur de l'élément à fixer (partie saillante), F — profondeur d'ancrage, L — longueur totale de la cheville, D — profondeur du trou dans le béton, H — diamètre du trou de montage.
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément technique national : AT-15-7574/2008
Recommandations de montage
Le trou de montage doit être réalisé perpendiculairement à la surface du support et soigneusement nettoyé de la poussière de perçage. La cheville doit pouvoir être introduite dans le trou à l'aide de légers coups de marteau. Le montage doit être effectué à l'aide d'une clé dynamométrique — cela garantit un couple de serrage correct et une expansion adéquate de la cheville. Après expansion de la cheville, la rondelle sous l'écrou doit être fermement serrée contre l'élément fixé. Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés.
Données techniques
| Type de filetage | M8 |
| Longueur [mm] | 90 |
