Ancre à anneau expansible Dromet PSRe M8x130/60 zinguée
produit indisponible
ajouter à la liste de souhaits
0
Description
Ancre à anneau expansible Dromet PSRe M8x130/60 en acier zingué
L'ancre à anneau PSRe 8x130/60 de la marque Dromet est une solution éprouvée pour la fixation durable de profilés de montage, de constructions métalliques, de grilles, de garde-corps, de machines et d'autres éléments d'équipement des installations. Elle a été conçue pour les supports en béton non fissuré min. B20, en pierre naturelle à structure compacte ainsi qu'en brique pleine — supports typiques rencontrés sur les chantiers photovoltaïques, industriels et d'infrastructure.
La construction à anneau avec écrou et rondelle assure une expansion fiable dans le trou de montage et une capacité de charge élevée. L'ancre est fabriquée en acier de construction avec une protection anticorrosion sous forme de zingage électrolytique, ce qui garantit une résistance à la corrosion en conditions intérieures et modérément humides.
Certificats et homologations
L'ancre dispose de l'Agrément Technique Européen ETA 05/0242 ainsi que du certificat CE, et est également couverte par l'agrément national AT-15-7574/2008. Grâce à cela, elle peut être utilisée dans des fixations structurelles à responsabilité, où une capacité de charge documentée et une conformité aux normes sont requises.
Paramètres techniques
- Désignation : PSRe 8x130/60
- Filetage : M8
- Diamètre de perçage (fi) : 8 mm
- Longueur totale (L) : 130 mm
- Épaisseur de l'élément à fixer (E) : 60 mm
- Profondeur d'ancrage (F) : 65 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,046 kg
- EAN : 5907518696792
- Unité de vente : pièce

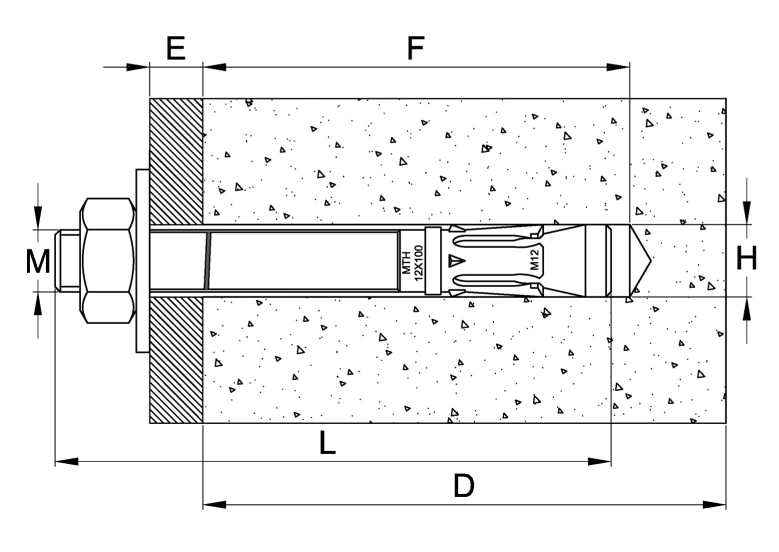

Schéma de montage et dimensions
Le schéma en coupe illustre le positionnement correct de l'ancre dans le support en béton. Les cotes de montage essentielles indiquées sur le schéma :
- M — diamètre du filetage de l'ancre
- E — épaisseur de l'élément à fixer (distance entre la surface du support et l'écrou)
- F — profondeur d'ancrage dans le support
- L — longueur totale de l'ancre
- D — profondeur minimale du trou percé
- H — diamètre du trou percé
Recommandations de montage
- Le trou de montage doit être réalisé perpendiculairement à la surface du support et soigneusement nettoyé de la poussière
- Insérer l'ancre dans le trou à l'aide de légers coups de marteau
- Le serrage doit être effectué à l'aide d'une clé dynamométrique — ne pas dépasser le couple indiqué dans l'agrément
- Après l'expansion de l'ancre, la rondelle sous l'écrou doit être fortement pressée contre l'élément fixé
- Les paramètres de montage et de capacité de charge conformes à l'Agrément Technique AT-15-7574/2008 — ne pas les dépasser
Utilisation dans les installations photovoltaïques
L'ancre PSRe M8 est volontiers utilisée par les équipes d'installation pour l'ancrage des structures de support PV dans les dalles, murs et fondations en béton. Grâce à la certification ETA et CE, elle constitue une fixation fiable qui répond aux exigences de conception et facilite les réceptions techniques des installations.
Données techniques
| Type de filetage | M8 |
| Longueur [mm] | 130 |
